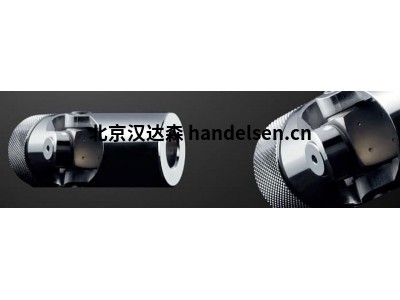

KTR 带快锁 GR/HR 的精密接头万向轴联轴器
KTR 带快锁 GR/HR 的精密接头万向轴联轴器
快换联轴器/带快锁 GR/HR 的精密接头
万向轴/带快速锁定的精密接头。符合 DIN 808
快换联轴器/带快锁 GR/HR 的精密接头
GR 型精密关节的滑动轴承将最大允许速度限制为 1,000 rpm，
H7 型精密关节的滚针轴承将最大允许速度限制为 4,000 rpm。
每个关节的最大衍射角为 45°。此外，GR 和 HR 型精密接头具有快速锁定功能，
可在短期内无需任何工具即可将它们与轴分离。
H7 型精密关节的滚针轴承将最大允许速度限制为 4,000 rpm。
每个关节的最大衍射角为 45°。此外，GR 和 HR 型精密接头具有快速锁定功能，
可在短期内无需任何工具即可将它们与轴分离。
与其他联轴器类型相比，该轴承允许接头补偿明显更大的角位移。
带有两个轴承的双关节能够另外抵消径向位移。
带有两个轴承的双关节能够另外抵消径向位移。
特征
万向轴/带快速锁定的精密接头。符合 DIN 808
GR 型：带滑动轴承和快速锁定的精密单接头
HR 型：带滚针轴承和快速锁定的精密单接头
速度类型 GR = 1,000 rpm
速度类型 HR = 4,000 rpm
每个关节的衍射角 = 45°
快速锁 (d2) 可用于精孔 H7包括键槽或六角孔
孔径 30 毫米
各种版本的精密接头acc。
符合 DIN 808精密接头由一个接头中心件和两个通过带相互连接的轮毂组成。
符合 DIN 808精密接头由一个接头中心件和两个通过带相互连接的轮毂组成。
关节头的轴承根据用途选用滑动轴承或滚针轴承。
与其他联轴器类型相比，该轴承允许精密接头（单接头）补偿明显更大的角位移。
带有两个轴承的双关节能够另外抵消径向位移。
带有两个轴承的双关节能够另外抵消径向位移。
除了角位移和径向位移外，可伸缩版本的精密接头/万向轴还能够抵消轴向位移。
精密单接头（万向轴）：
精密万向节 G：标准型作为单万向轴/带滑动轴承的万向节，转速高达 1,000 rpm。
精密万向节 H：精密单万向轴/带滑动轴承的万向节，转速高达 4,000 rpm。
精密双接头（万向轴）：
精密万向节 GD：标准类型作为双万向轴/带滑动轴承的万向节，速度高达 1,000 rpm。
精密接头 HD：类型为单接头/万向轴，带滚针轴承作为精密接头，适用于 500 至 4,000 rpm 的速度和大角度。
可伸缩精密接头（万向轴）：
精密万向节 GA (HA)：可伸缩精密万向节/万向轴，带滑动轴承 (GA) 或滚针轴承 (HA)。
精密万向节 X (XD)：可伸缩精密万向节/万向轴，带不锈钢制成的滑动轴承 (X) 或滚针轴承 (XD)。
带快锁/快换联轴器的精密接头：
精密接头 GR(HR)：带滑动轴承 (GR) 或滚针轴承 (HR) 的快速锁定精密接头，速度范围分别为 1,000 rpm。4,000 转/分。
KTR 带快锁 GR/HR 的精密接头万向轴联轴器
