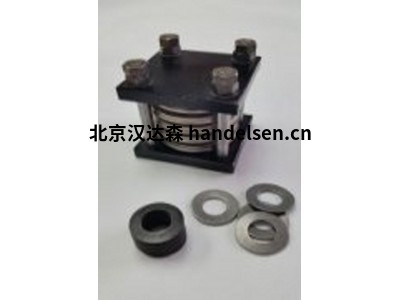

德国Mubea碟形弹簧垫圈用于汽车

MUBEA弹簧几何形状、载荷和硬度的公差

表 1——材料厚度、自由高度、弹簧力和弹簧硬度的允许公差。

当比率 De/t > 20 时，通常需要较大的自由高度公差。在这种情况下，应与 Mubea 审查实际公差。

材料厚度 t 或 t'

(mm)材料厚度的允许公差 t自由高度允许公差 I o

(mm)在 s = 0.75 h o (%)加载期间I o -s处弹簧力 F 的允许公差硬度 (HRC)

无接触面的第 1 组弹簧0.2 至 0.6+ 0.02

– 0.06+ 0.10

– 0.05+ 25

– 7.542-52

> 0,6 但 < 1,25+ 0.03

– 0.09

无接触面的第 2 组弹簧1.25 到 2.0+ 0.04

– 0.12+ 0,15

– 0.08+15

– 7.5

> 2.0 至 3.0+ 0.20

– 0.10

> 3.0 至 3.8+ 0.30

– 0.15+ 10

– 5

> 3.8 至 6.0+ 0.05

– 0.15

带接触面的第 3 组弹簧> 6.0 至 15± 0.10± 0.30± 5

> 15 至 25± 0.12± 0.50*

> 25 至 40± 0.125± 1.0*

* 仅适用于 D e /t ≤ 20的碟形弹簧

表 2 – 弹簧直径和同心度的允许公差。

外径 D e内径 D i

D e或 D i

(mm)深度12 ( mm )

允许

公差 D i h 12(mm)

D e (mm)的同心度公差

3 到 60 到 -0,120 到 +0,120,15

> 6 到 100 到 -0,150 到 +0,150,18

> 10 至 180 到 -0,180 到 +0,180,22

> 18 至 300 到 -0,210 至 +0,210,26

> 30 至 500 到 -0,250 至 +0,250,32

> 50 至 800 到 -0,300 至 +0,300,60

> 80 至 1200 到 -0,350 至 +0,350,70

> 120 至 1800 到 -0,400 至 +0,400,80

> 180 至 2500 到 -0,460 至 +0,460,92

> 250 至 3150 到 -0,520 到 +0,521,04

> 315 至 4000 到 -0,570 至 +0,571,14

> 400 至 5000 到 -0,630 到 +0,631,26

> 500 至 6000 到 -0,680 至 +0,681,36

外径 D e内径 D i

表 2 – 弹簧直径和同心度的允许公差。
