Ketterer直流电机 4778.00-0006
Ketterer直流电机 4778.00-0006
产品介绍
Ketterer 电机驱动 3133.48
Ketterer直流电机 4778.00-0006
产品介绍
| 郭浪 QQ：2853369882 手机：18518269212 电话：010-64714988-196 传真：010-84786709-667 邮件：sales16@handelsen.cn |
 |
 |
描述

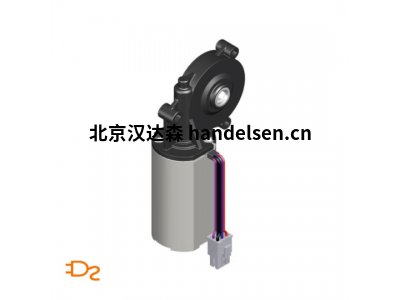

带有蜗轮和连续六角插座的紧凑型 24 V DC 电机。
该驱动器是为符合人体工程学的桌子应用而开发的，但也用于许多其他领域。带有 AMP 连接器和集成霍尔传感器的电缆可让您轻松安全地控制整个系统。
特殊功能
两个集成霍尔传感器，用于记录完成的转数和旋转方向
扳手尺寸 SW6 和 SW9 的连续六角套筒
最小尺寸的高扭矩
良好的自锁性能
低噪声
包括插头的 100 mm 电机电缆
可与大多数 Ketterer 主轴系统结合使用
技术参数
模型系列 3133.48-0009 3133.48-0016
驱动电机 直流电机 24V 直流电机 24V
传感器/电源 霍尔/5VDC/0.3A 霍尔/5VDC/0.3A
防护等级 IP30 IP30
空闲时的占空比 20%（5 分钟时） 20%（5 分钟时）
怠速 100 转 (24V) 100 转 (24V)
额定扭矩* 5牛米 5牛米
额定负载下的占空比 20秒开/ 240秒关 20秒开/ 240秒关
短期峰值扭矩 (<1sec) 8牛米 8牛米
驾驶 6ktSW9 6ktSW6
Ketterer 直流电机驱动 3143
描述
带蜗轮和连续六角插座的强大 24V 直流电机。
该驱动器是为符合人体工程学的桌子应用而开发的，但也用于许多其他领域。带有 AMP 连接器和集成霍尔传感器的电缆可以轻松安全地控制整个系统。
特殊功能
两个集成霍尔传感器，用于检测旋转和旋转方向
扳手尺寸为 SW6、SW7、SW9 的连续六角套筒
可作为“电源组”或“快跑者”变体
包括插头的 1200 毫米电机电缆
良好的自锁性能
可与所有 Ketterer 主轴系统结合使用
技术参数
模型系列 3143.00-V01A06KSMS 3143.00-V01A07KSMS 3143.00-V02A06KSMS 3143.00-V02A07KSMS
驱动电机 直流电机 24V 直流电机 24V 直流电机 24V 直流电机 24V
传感器/电源 霍尔/5VDC/0.3A 霍尔/5VDC/0.3A 霍尔/5VDC/0.3A 霍尔/5VDC/0.3A
电 5Nm 时为 3.9A 5Nm 时为 3.9A 2.8Nm 时为 4A 2.8Nm 时为 4A
防护等级 IP30 IP30 IP30 IP30
怠速 115 转 (24V) 120 转 * 115 转 (24V) 120 转 * 230 转 (24V) 240 转 * 230 转 (24V) 240 转 *
空闲时的占空比 20%（5 分钟时） 20%（5 分钟时） 20%（5 分钟时） 20%（5 分钟时）
额定扭矩** 5牛米 5牛米 2.8牛米 2.8牛米
额定负载下的占空比** 20 秒开 240 秒关 20 秒开 240 秒关 20 秒开 240 秒关 20 秒开 240 秒关
短期峰值扭矩（<1s） 9牛米 9牛米 5牛米 5牛米
驾驶 6ktSW6 6ktSW7 6ktSW6 6ktSW7
Ketterer 贯穿主轴的电机驱动 4778
描述
强大的 24 V 直流电机，带蜗轮，设计用于非旋转连续主轴，用于推拉运动。
带有 AMP 连接器和集成霍尔传感器的电缆可让您轻松安全地控制整个系统。
特殊功能
两个集成霍尔传感器，用于检测旋转和旋转方向
通轴用各种内螺纹
良好的自锁性能
快速而强大
主轴必须单独订购
技术参数
模型系列 4778.00-0002 4778.00-0004 4778.00-0006
驱动电机 直流电机 24V 直流电机 24V 直流电机 24V
传感器/电源 霍尔/5VDC/0.3A 霍尔/5VDC/0.3A 霍尔/5VDC/0.3A
防护等级 IP30 IP30 IP30
工作温度 0° 至 +30° 0° 至 +30° 0° 至 +30°
负载时的电流 (IN) 8个 8个 8个
怠速 270转 270转 270转
空闲时的占空比 20%（5 分钟时） 20%（5 分钟时） 20%（5 分钟时）
负载下的占空比 10 秒开 240 秒关 13 秒开 240 秒关 8 秒开 240 秒关
起重能力* 1900 牛顿 3700 牛 950 牛
行驶速度（从 F= 0 到 Fmax 的常数）** 24毫米/秒 12毫米/秒 45毫米/秒
静态自锁*** 200公斤 380公斤 200公斤
输出（内螺纹） SG16x8P4 右 Tr16x4 RH SG14x16P4 右
