Leybold 旋片泵SOGEVAC BI系列

Leybold 旋片泵SOGEVAC BI系列

  莱宝Leybold可以提供创新真空泵、组件、标准化和完全定制的真空解决方案和服务。近170年来，莱宝Leybold一直在提供真空泵、系统、配件、服务和量身定制的真空解决方案。

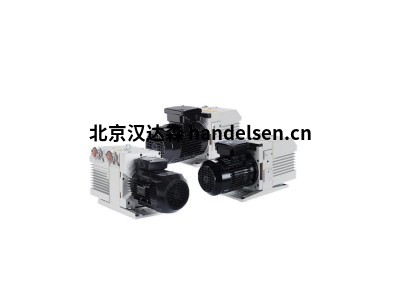

Leybold SOGEVAC BI系列旋片泵

  Leybold SOGEVAC BI系列旋片泵因其压力、高抽速和单相驱动而成为分析应用油封旋片泵。Leybold SOGEVAC BI系列旋片泵的可靠性、低噪音和免维护操作对于抽速范围在 16 至 147 m 3 /h 的质谱分析等应用来说是一个优势。OEM可提供针对各种分析仪器的定制变体。

  Leybold SOGEVAC BI系列旋片泵转子具有三个叶片在其中滑动的槽，偏心安装在泵缸（定子）中。叶片将内部空间分成三个腔室。这些腔室的体积随转子的旋转而变化。吸入进气室的气体被压缩，然后通过排气阀排出。注入进油腔的油保证了泵的气密性、润滑性和冷却性。进入油底壳时被压缩气体拖走，并在重力作用下粗略分离。然后在排气过滤器中进行精细分离，油损失低于 1 ppm，这是行业的基准。

  Leybold SOGEVAC BI系列旋片泵入口法兰处配备了一个防倒吸阀，可避免在泵停止时油回流到入口管线，并配有一个气镇，用于泵送可冷凝蒸汽并提供必要的油。

  Leybold SOGEVAC BI系列旋片泵运输时，外包装配有防震指示器，确保无损坏交付。



Leybold SOGEVAC BI系列旋片泵优势：

LC 或 GC MS 的维护时间长达 24,000 小时

集成式油回收系统和防吸回阀

噪音低

集成润滑，无需外部管道

符合 EN 61010-1 的具有过载保护的不同单相驱动器

紧凑流畅的设计，占用空间小



Leybold SOGEVAC BI系列旋片泵应用：

分析仪器

质谱

液相色谱 (LC)

气相色谱 (GC)



Leybold SV 16 DI旋片泵参数：

抽速 50 Hz： 15立方米/小时

耐水蒸气气镇标准 50 Hz：15毫巴

水蒸气容量气镇标准 50 Hz：0.05升/小时

电机额定功率 50 Hz：  0.75千瓦

噪音水平50 Hz 3ph-1ph：59分贝(A)

转子速度50 Hz ：1500rpm

油量：2升

重量：25公斤

尺寸：长440x宽267x高259毫米

法兰：25KF



Leybold SV28 BI旋片泵参数：

抽速 50 Hz： 23立方米/小时

耐水蒸气气镇标准 50 Hz：15毫巴

水蒸气容量气镇标准 50 Hz：0.07升/小时

电机额定功率 50 Hz：0,55/0,9千瓦

噪音水平50 Hz 3ph-1ph：54-57分贝(A)

转子速度50 Hz ：1500rpm

油量：1.5升

重量：37公斤

尺寸：长423x宽258x高301毫米

法兰：25KF



Leybold SV40 BI旋片泵参数：

抽速 50 Hz： 40立方米/小时

耐水蒸气气镇标准 50 Hz：10毫巴

水蒸气容量气镇标准 50 Hz：0,28升/小时

电机额定功率 50 Hz：1,3千瓦

噪音水平50 Hz 3ph-1ph：60分贝(A)

转子速度50 Hz ：1500rpm

油量：1.5升

重量：43公斤

尺寸：长551x宽325x高340毫米

法兰：25 KF / 40 KF



Leybold 实例型号：

Leybold SV 16 DI

Leybold SV28 BI

Leybold SV40 BI

Leybold SV40 BI FC

Leybold SV 65 BI FC

Leybold SV120 BI FC
