ESCO F系列齿式联轴器特点

ESCO F系列齿式联轴器特点

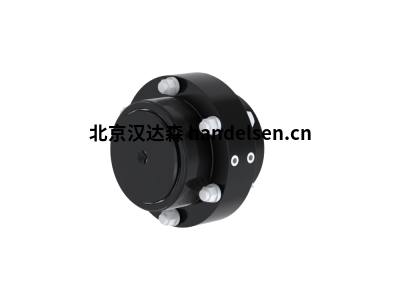

  ESCO齿轮联轴器是一种扭转刚性的润滑脂填充联轴器，由两个带外部多齿冠的轮毂和两个带直内齿的法兰套筒组成。法兰套筒用高强度防腐蚀安装螺栓和螺母螺栓连接在一起。套筒位于法兰的另一侧，带有一个端盖（小型接头为内部接头，大尺寸接头为螺纹接头），O 形圈位于该端盖中用于密封目的。ESCO 齿轮联轴器的设计目的是通过摩擦在这两个法兰之间传递扭矩，避免这些面之间的微动腐蚀。



  轮毂和套筒的齿相互持续接触，并设计有必要的齿隙，以在其错位能力范围内适应角度、平行和轴向错位。角度和平行不对中能力由轮齿设计决定，适用于标准 ESCO 齿轮zui大。总共 1.5° 度 (2 x 0.75°)。轴向不对中能力受套筒中轮齿长度的限制，并且可以改变（可选）。



  齿轮联轴器通常由碳钢 Ck45 (AISI 1040) 制成。对于更高的扭矩能力，在相同的联轴器尺寸内，可以使用更高的合金钢，如 42CrMo4QT（可选）。平行错位只能通过双啮合型联轴器来适应。



    ESCOGEAR齿式联轴器F系列坚固可靠。适合满足各种行业各种旋转设备机器的特定要求，扭矩高达 5,040,000 Nm。



ESCO齿式联轴器F系列优势：

高扭矩容量和重要的角度偏差允许联轴器在组合负载、速度和偏差条件下运行

高孔径

联轴器寿命时间长

多冠齿轮形状

均速扭矩传递

减少反弹

镀锌阀体安装法兰连接螺栓，避免法兰孔中的微动腐蚀

对组件的有保护作用
