Zwick Armaturen蝶阀TRI-CON系列

       Zwick制造的阀门满足高要求。服务范围包括 TRI-CON系列的金属密封蝶阀、TRI-CHECK系列的止回阀、TRI-BLOCK 系列的双块和排气版本，以及带有专门设计的Sharktooth tri-SHARK 附件的控制阀。

       Zwick Armaturen蝶阀TRI-CON系列由薄片密封和不锈钢密封座组成的锥形密封元件，TRI-CON系列成为适用于许多不同应用的普遍适用的产品。

      Zwick Armaturen蝶阀TRI-CON系列配件用于废气、液体、热水或蒸汽，低温和高温范围高达815°C。其他重要的应用领域是化学和石化行业，特别是在关键应用中。



Zwick Armaturen蝶阀TRI-CON系列特点：

-三偏心设计

-金属密封

-压力等级 PN 10， 16， 25， 40， 63， 100， 160

-ANSI 150/300/600/900/1500

-泄漏率 A 符合 DIN EN 12266-1 标准

-温度范围为 -215°C 至 +815°C

-公称直径范围 DN 50-2200

-无摩擦和无堵塞的打开和关闭

-真空防护

-不锈钢层状密封圈和外壳座

-防爆轴 / API 609 可选

-铸钢、不锈钢、特殊钢

-根据 BS 6755 进行防火安全测试，并根据 API 607 第 5 版进行两个流动方向的防火测试。

-根据客户要求进行定制优化

-TA Luft I & II

Zwick Armaturen蝶阀TRI-CON系列范围：

        Zwick Armaturen蝶阀TRI-CON系列的标准制造过程阀以及用于化学或石化行业等行业的特殊阀门。

TRI-CON 系列

        Zwick Armaturen蝶阀TRI-CON系列获得专利的无死角轴承现在也可用于具有裂解介质的工艺。避免了存储区域的"牢固烘烤"。



Zwick Armaturen蝶阀TRI-CON系列应用：

-炼油厂/石化：油库、陆上和海上生产、液化天然气和液化石油气、乙烯生产、脱硫/硫磺回收、FSPO资金、静电放电、湿压阀

-发电：蒸汽、热水、冷凝液、发电厂（核电、煤炭、联合循环、生物质能）、太阳能热能（导热油、熔盐）

地热能、页岩气生产、水蓄能和抽水蓄能电厂、焚化 炉、区域供热

-制糖业；蒸汽、热水、冷凝液

-化工：能源供应、工艺介质（e.B丁二烯和苯乙烯）、工艺冷却、供应和储存

-钢铁行业：排气、焦炉、蒸汽、水、氧、能量回收、爆炸

-造纸和纸浆行业：蒸汽、热水、冷凝液

-气：工业气体（如.B氧气、氮气）、易燃气体（如.B天然气）、碳捕获与储存

-采矿：水、腐蚀性过程



Zwick Armaturen其他系列

Zwick Armaturen TRI-CON

Zwick Armaturen TRI-CHECK

Zwick Armaturen TRI-BLOCK

Zwick Armaturen TRI-SHARK

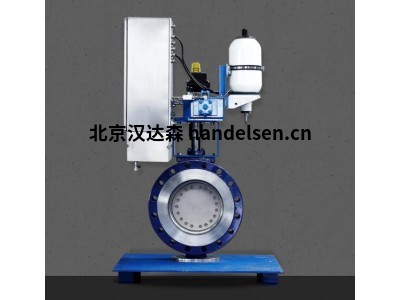

Zwick Armaturen蝶阀TRI-CON系列





  Zwick Armaturen蝶阀TRI-CON系列三向偏心，金属密封。

      Zwick Armaturen TRI-CON蝶阀包含一个 25° 密封锥，以确保顺利开启和关闭。这使得关闭过程不会压缩带阀座的不锈钢石墨密封件具有完全相同的大小。结果：可持续密封，阀门寿命长，无泄漏。

静态固定层状密封TRI-CON 系列提供最宽的层状密封“锥中锥”设计。这使得一定的避免颗粒损坏的灵活性程度补偿并仍然紧紧关闭。自定心盘 - 轴无销钉

Zwick TRI-CON 瓣的圆盘是自动定心的，即不需要像传统的那样固定三通偏心配件。也不会需要径向密封，可防止在高温下防止密封环



        TRI-CON 阀结合了独特的第三偏置和25度的倾斜，消除了两者之间的摩擦层压密封圈和阀座。由此产生的凸轮动作允许不锈钢和石墨层压密封环，具有相应的 25 度倾斜表面，以坐入倾斜的 25 度车身座椅。结果：真正的锥中锥座和可靠的零泄漏性能。静态保持层压密封环/平垫圈TRI-CON 阀提供最宽的层压密封环

今天的市场，通过真正的锥体座椅成为可能设计。这种不锈钢和石墨的广泛层压当它靠在上面时提供一个宽容的密封表面线刻度或颗粒。自然多层压转化为多个密封面，实现零泄漏。自定心圆盘设计 - 没有轴到圆盘的销钉Zwick 的 TRI-CON 阀采用自定心盘键固定在轴上，而不是固定的。其他三偏心阀制造商将其圆盘永久固定或固定在轴上。适应轴的不同热膨胀和碟片，其他厂家必须靠密封圈径向压缩。这使得他们的设计受到热膨胀引起的堵塞。
