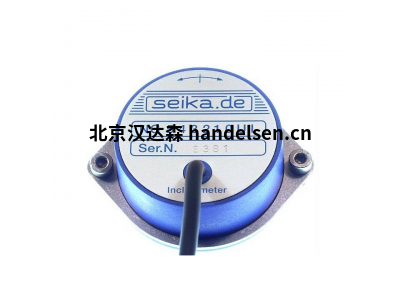

SEIKA传感器 NG4系列 用于动态测量
SEIKA传感器 NG4系列 用于动态测量
产品介绍
SEIKA NA2-05、NA2-10、NA3-30、NA4-45 和 NA4-70
SEIKA传感器 NG4系列 用于动态测量
产品介绍
| 郭浪 QQ：2853369882 手机：18518269212 电话：010-64714988-196 传真：010-84786709-667 邮件：sales16@handelsen.cn |
 |
 |
特征
体积小重量轻
线性输出响应
测量精度高
小零漂
交叉灵敏度小
高长期稳定性 - 几乎无限的使用寿命
无迟滞输出信号
集成传感器电子设备，包括信号调节器和低通滤波器
没有记忆丢失的数据记忆
温度补偿，调节 0...5V 输出信号
高度稳定的内部电压调节
可选 5 伏参考电压输出
9V 和 30V 之间的无条件工作电压
低功耗
防止反向电源电压极性
EMC 认证 CE 认证
不受周围电磁场干扰
防震，因为没有移动的机械部件
非常紧密的密封
传感器通过优质塑料外壳与测量点电气隔离 - 无接地连接
使用夹紧环可 360° 调节零点
描述
电容式介电液体倾角仪 NA2-05、NA2-10、NA3-30、NA4-45 和 NA4-70 包含新的传感器电子设备。它们由高度稳定的激光微调信号调节器组成，具有温度漂移的电子补偿、高度稳定的电源电压调节电路和测量信号的低通滤波以消除不需要的噪声。
电容测量原理保证了被测倾角和标准化输出信号之间的非常稳定的线性关系。
传感器电子设备需要最小的功率，并且与电容式初级变压器一起，具有低误差、高信噪比和高长期稳定性的特点。
与使用加速度计测量倾角相反，这种测量原理使要测量的倾角与输出信号之间存在线性关系，与测量地点的重力常数无关，即与测量发生的地点无关，无论是在欧洲，澳大利亚，在珠穆朗玛峰或月球上。
应用
NA2、NA3 和 NA4 可用于需要小而轻的设备、可替换性、相对较大倾角的测量和标准化的模拟电压输出信号的测量。
测量仪器和检查设备、水上、陆地和空中交通工具、自动化和安全技术、起重机和起重设备、机器人、科学设备制造、医学和电信以及导航系统中的倾角测量是典型例子。
技术规格
电源电压 1) 9V … 30V DC
当前绘制的约。 2mA 参考电压输出 3) 5,00 伏
外部调节电源电压 2) 5 Volt 参考电压的温度漂移 < 25 ppm/K
使用外部电源电压 5V 时消耗的电流约为1mA 参考电压输出电流 5mA
工作温度 +85°C 输出电阻100 欧姆
工作温度 -40°C 防护等级 IP 65
存储温度 +90°C 重量（传感器不包括安装环和电缆） 18,5 g
储存温度 -55°C 环境湿度 0…100% r.F.
信号输出处的信噪比 (0…10kHz) <150µVss 电信噪比 >85dB
横向灵敏度
在 45° 倾斜 <1% 的测量值电压偏移（在 Cero 度倾斜） 2,5 伏
稳定时间（到实际值的 98%） <0,3 s 输出电压范围 0.05V ... 4.95V
端子 3 (4) 高柔性电缆，Øca.1mm，长度 18cm
可选：屏蔽电缆 Ø2,1mm
SEIKA NG2、NG3 和 NG4
特征
线性输出特性
测量精度高
最小线性偏差
长期稳定性高
无滞后输出信号
最小零点漂移
集成传感器电子设备
低功耗
不同的输出信号选项
不受环境电磁场干扰
防震，因为没有移动的机械部件
非常紧密的密封
传感器在外壳内与测量点电气隔离 - 无接地连接
使用夹紧环可 360° 调节零点
描述
NG2、NG3 和 NG4 是电容式液体倾角仪，带有集成传感器电子元件。它们采用模拟直流输出制造。传感器电子设备只需要最小的功率，并与具有高精度和高长期稳定性的电容式初级变压器结合使用。
该测量技术使要测量的角度与输出信号之间存在线性关系。确定的角度与当地的重力加速度无关，这意味着无论在哪里进行测量，无论是在欧洲、澳大利亚、珠穆朗玛峰还是在月球上，都可以在任何地方正确测量倾角。
应用
倾角计 NG2、NG3 和 NG4 适用于需要高测量精度、低线性偏差和高长期稳定性的应用，以测量相对较大的倾角。
典型应用领域包括建筑、采矿、车辆、测量设备、飞机、运输和输送系统以及船舶。
技术规格
典型 NG2 NG3 NG4
测量范围 ±10 度 ±30 度 ±80 度
分辨率 <0.001 度 <0.003 度 <0.01 度
线性偏差 < 测量范围的 0.1%
横向灵敏度 <0.5% at 45° 倾斜
稳定时间约 0.3 秒
抗机械过载能力 10 000 g（约 100 000 m/s2）
供电电压UbN（稳压）5V
允许的电源电压范围 Ubz 3V ... 6V
Ub = 5V 时消耗的电流约 1mA
防护等级 IP65
工作温度 -40°C ... +85°C
储存温度 -45°C ... +90°C
重量（不含夹紧环或电缆）约 110克
电气连接 0.5m 屏蔽电缆 Ø 4.6mm
UbN = 5 伏时的模拟直流输出值
灵敏度 约10mV/度 约7mV/度 约4.5mV/度
灵敏度温漂<-0.12%/K
零点温漂<0.01mV/K
Ub=5V (2,5±0,1)Volt 时的零偏移 - 通常：0,5Ub±4%
输出阻抗 10 kOhm
SEIKA NG360
特征
集成 16 位微处理器
RS485总线输出信号
无测量范围限制
0.01 度分辨率
最小线性偏差
长期稳定性高
无滞后输出信号
最小零点漂移
不受环境电磁场干扰
防震，因为没有移动的机械部件
非常紧密的密封
传感器与测量点电气隔离 - 无接地连接
使用夹紧环可 360° 调节零点
集成温度测量纠正任何与温度相关的测量误差
描述
NG360 是一款电容式液体倾角仪，带有集成传感器电子设备和 16 位微处理器。测量结果通过 RS485 端口传输以进行进一步处理。使用一条通信线路最多可以操作 78 个传感器。
该测量方法提供了待测角度和输出信号之间的线性关系。确定的角度与当地的重力加速度无关，这意味着无论在哪里进行测量，无论是在欧洲、澳大利亚、珠穆朗玛峰还是在月球上，都可以在任何地方正确测量倾角。与温度相关的不准确性由集成微处理器纠正。
应用
NG360 倾角仪适用于需要测量任何角度以便在 PC 上进行进一步处理的应用。
典型应用领域包括建筑、采矿、车辆、飞机、船舶、测量设备以及运输和输送系统
技术规格
NG360 型
测量范围 360 度
分辨率 0.01 度
尺寸见尺寸图
线性偏差±0.25度
横向灵敏度 < ±0.1 度，倾斜 45°
稳定时间约 0.3 秒
供电电压 UbN 9V ... 15V
电源电压导通时间 < 50ms
电流消耗约。 40毫安
防护等级 IP65
工作温度 -40 至 +85°C
储存温度 -45 至 +90°C
重量（不含夹紧环或电缆）约 110克
电气连接 1m 屏蔽电缆 Ø 4.6 mm
