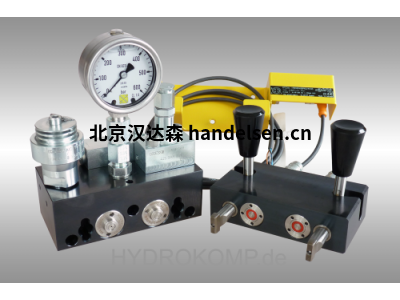

HYDROKOMP手动离合器 MKN-460-5-014
HYDROKOMP手动离合器
产品描述
产品描述
| 郭浪 QQ：2853369882 手机：18518269212 电话：010-64714988-196 传真：010-84786709-667 邮件：sales16@handelsen.cn |
 |
 |
手动离合器系统用于与液压装置一起工作但未配备液压接口以将压力油供应到装置托盘的标准机床上。耦合和解耦合由操作人员执行。与快速释放接头相比，没有将压力或油箱管线与手动接头混淆的风险。此外，耦合过程运行得更快。通过使用液压操作的单向阀，在夹紧过程完成后，可以轻松地将其分离，无需任何努力，并保持系统压力。
为了释放压力，对 T 型接头加压。在单作用版本中，球阀接管了此功能。
HYDROKOMP 建议使用额定容积为 13 cm³ 的液压蓄能器，直至设备中的油量约为 100 cm³。如果所需油量较大，则应使用标称容积为 40 cm³ 的液压蓄能器。
联轴器系统标配 G1/4 螺纹连接和 O 形环法兰连接。在底部和背面的法兰面上有 O 形圈埋头孔，这也允许通过钻孔通道进行无管线压力油供应。
特点
多种安装选项
集成安全元素
供应线没有混乱
快速简便的耦合
联轴器时保持系统压力
提供标准系统和特殊变体
技术参数
标称宽度：5（耦合元件）
运营压力：p。500 条
变体：带杠杆或球阀的联轴器
作用方式：单作用或双作用
油路连接：螺纹 G1/4 或 O 形圈法兰
液压蓄能器：13cc 或 40cc
系统组件
接头 单元 (MKN)
1. 带泄压装置的接头
2. 液压蓄能器 13 cm³ 或 40 cm³（可选）
3. 液压油。先导式止回阀 Qmax. = 20 l/min
4. 压力表高达 600 bar
5. 泄压阀，开启压力 425 bar
6. 接头，可无压力连接
离合器 机构条 (MKM)
用于压力传输的两个组件用机械连接杆锁定。两根拉杆插入卡口卡扣中。然后将杠杆侧向转动 90°。拉杆缩短了，连接过程通过两个集成的牵伸进行。锁定行程为 5 mm。
1. 耦合机构 2. 用于锁定组件的
手柄
安全 记录 (MKS)
带有感应式接近开关和插头的安全支架，用于在停车站中以解耦状态容纳耦合机构杆。
安全夹具可以通过集成的接近开关直接连接到机器控制装置。这意味着托盘运输只允许在解耦状态下进行。
1. 带埋头孔 DIN 74 F4 的孔
2. 感应式接近开关
3. 带电缆的插头
带球阀的联轴器(MK)
该联轴器可在出厂时通过底部法兰连接、后法兰连接或后螺纹连接进行连接。
1. 液压蓄能器 13 cm³ 或 40 cm³（可选）
2. 压力表高达 600 bar
3. 泄压阀，开启压力 425 bar
4. 带防尘盖的平面连接器5.
球阀
6. 连接 Ø5 mm， O 型圈或螺塞
7. 圆柱头螺钉 DIN 916
常用型号
HYDROKOMP MKN-460-5-011
HYDROKOMP MKN-460-5-009
HYDROKOMP MKN-460-5-013
HYDROKOMP MKN-460-5-015
HYDROKOMP MKN-460-5-012
HYDROKOMP MKN-460-5-014
HYDROKOMP KN-460-5-EG004
HYDROKOMP KN-460-5-EG006
HYDROKOMP MKM-460-5-100
HYDROKOMP MK-5-001
HYDROKOMP MK-5-002 HYDROKOMP手动离合器
