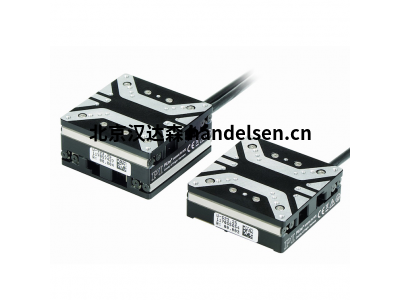

PI位移平台 E-727.3SDA 102毫米行程
产品介绍
P-616NanoCube®纳米定位器
| 郭浪 QQ：2853369882 手机：18518269212 电话：010-64714988-196 传真：010-84786709-667 邮件：sales16@handelsen.cn |
 |
 |
紧凑的并联运动压电系统，用于纳米定位和光纤对准
应用领域：
光纤定位和对准
扫描显微镜
2-光子聚合
纳米技术与纳米制造
光子学/集成光学
显微操作
样品定位
电容式传感器的亚纳米分辨率
电容式传感器可在不接触的情况下以亚纳米分辨率进行测量。它们保证了出色的运动线性，长期稳定性以及kHz范围内的带宽。
自动配置和快速的组件更换
机械和控制器可以根据需要进行组合，并可以快速更换。所有伺服和线性化参数都存储在机械师D-sub连接器的ID芯片中。每次打开控制器时，数字控制器的自动校准功能都会使用此数据。
适用于复杂的真空应用
压电系统中使用的所有组件都非常适合在真空中使用。无需润滑剂或油脂即可运行。不含聚合物的压电系统可实现极低的脱气率。
PICMA®压电执行器，使用寿命长
专利的PICMA®压电执行器是全陶瓷绝缘的。这样可以保护它们免受潮湿和由于泄漏电流增加而引起的故障的影响。PICMA®执行器的使用寿命是传统聚合物绝缘执行器的十倍之多。已证明没有任何故障的1000亿次循环。
零游隙挠性导轨，导向精度高
挠性导板无维护，无摩擦和无磨损，并且不需要润滑。它们的刚度允许高负载能力，并且对冲击和振动不敏感。它们是100％真空兼容的，并且可在较宽的温度范围内工作。
通过并联运动学实现高动态多轴运行
在并联运动多轴系统中，所有执行器都作用在一个公共平台上。最小的质量惯性和所有轴的相同设计允许快速，动态且仍然精确的运动。
P-363 PicoCube XY（Z）压电扫描仪
用于扫描探针显微镜的动态纳米定位仪
应用领域：
扫描探针显微镜
原子力显微镜
扫描和筛选
零游隙挠性导轨，导向精度高
挠性导板无维护，无摩擦和无磨损，并且不需要润滑。它们的刚度允许高负载能力，并且对冲击和振动不敏感。它们是100％真空兼容的，并且可在较宽的温度范围内工作。
平行位置测量，在纳米范围内具有很高的跟踪精度
所有的自由度均以单个固定参考为基准进行测量。轴之间不需要的串扰可以实时（根据带宽）得到主动补偿（主动引导）。即使在动态操作中，也可以在纳米范围内实现高跟踪精度。
电容式传感器的亚纳米分辨率
电容式传感器可在不接触的情况下以亚纳米分辨率进行测量。它们保证了出色的运动线性，长期稳定性以及kHz范围内的带宽。
自动配置和快速的组件更换
机械和控制器可以根据需要进行组合，并可以快速更换。所有伺服和线性化参数都存储在机械师D-sub连接器的ID芯片中。每次打开控制器时，数字控制器的自动校准功能都会使用此数据。
PI精密XY位移平台 L-738
技术规格
行程为102毫米×102毫米(4")
大孔径，150毫米×150毫米
单向重复精度达0.05微米
速度达90毫米/秒
两相步进电机，直流-电机
增量线性编码器分辨率为1纳米
增量编码器用于高精度位置测量
非接触式光学编码器以极高的精度直接在平台上测量位置。非线性效应、机械作用或弹性形变不会对测量造成影响。
光学参考点和限位开关。
再循环滚珠轴承
再循环滚珠轴承经过认真组装后，具有高负载能力、长使用寿命、使用免保养和高导向精度等多种特点。平台的移动
部件由在两个导轨上移动的四个预加载线性球形轴承支持。每个轴承单元由两个独立的循环滚珠轴承组成。
驱动器类型
两相步进电机可实现高转矩（即使低速时）和高分辨率
直流电机可实现高速度稳定性、低振动和高速
应用领域
医药行业, 激光切割, 生物技术, 计量, 显微镜
