销售原厂荷兰TEVEMA扭力弹簧

使用扭力弹簧

扭力弹簧用于获得径向力或角偏转。通常扭力弹簧安装在轴周围。在轴周围使用扭力弹簧时，必须确保扭力弹簧的内径与轴之间有间隙。当扭转弹簧加载时，轴变小以提供反作用力。



计算扭簧力

在计算扭力弹簧时，只要不超过弹性，力是线性的。在计算中，扭力弹簧杆从其静止位置旋转的度数等于扭力弹簧传递的以牛顿为单位的力。例如，如果一条腿旋转 10 度，它会传递 1 N/mm 的扭矩，当相同的扭力弹簧旋转 20 度时，它会传递 2 N/mm 的扭矩。



加载扭力弹簧的方法

扭力弹簧可以承受静载荷。扭力弹簧可以承受循环载荷。



计算扭力弹簧

圆柱形缠绕扭转用于获得径向力或角度变形。如果弹簧张紧，材料就会弯曲。通常，弹簧的内径围绕轴安装。弹簧的安装方式必须使弹簧的内径和轴之间始终保持松弛。如果电压沿该方向增加，则应以固定扭转电压的方式施加负载。为了尽量减少与轴的摩擦，建议在恒定压力下使用 pockcan 的末端。Torsionals 具有直弹簧特性。例如，如果一个弹簧在 10° 的否决作用下产生 1 N/mm 的力矩，那么这个弹簧在 20° 的每次回旋处的力矩是 2N/mm。

A Moment 等于力 x 扑克长度，即 M = F x A

负载施加的距离越近，反作用力就越小。如果使用最大变形 (φ)，则最多允许 10,000 次变形。如果允许的失真仅为 80%，则寿命将上升到 200,000-400,000 税。如果只使用 70% 的允许失真，那么可以假设几乎无限的理论寿命。



参数介绍：

产品编号                轴径 (mm) 线径 自由长度 净重 腿长 材料 弹簧系数(牛毫米/°)"

TS100100L 1.5 0.4 1.2 2 16 不锈钢 0.29

TS100100R 1.5 0.4 1.2 2 16 不锈钢 0.29

TS100110L 1.5 0.4 1.2 2.25 16 不锈钢 0.26

TS100110R 1.5 0.4 1.2 2.25 16 不锈钢 0.26

TS100120L 1.5 0.4 1.2 2.5 16 不锈钢 0.23

TS100120R 1.5 0.4 1.2 2.5 16 不锈钢 0.23

TS100130L 1.5 0.4 1.6 2.75 16 不锈钢 0.21

TS100130R 1.5 0.4 1.6 2.75 16 不锈钢 0.21

TS100140L 1.5 0.4 1.6 3 16 不锈钢 0.19

TS100140R 1.5 0.4 1.6 3 16 不锈钢 0.19

TS100150L 1.5 0.4 2 4.25 16 不锈钢 0.14

TS100150R 1.5 0.4 2 4.25 16 不锈钢 0.14

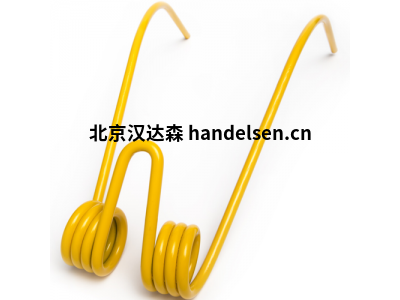

双缠绕扭力弹簧

双绕扭力弹簧的名字来源于两个独立的线圈。标准扭力弹簧的两个独立线圈由 U 形线分开。该分离允许构造的弹簧将扭转应力的力传递到U形或从U形传递。



参数介绍：

产品编号           轴径 (mm) 线材粗细 C (牛毫米/°)腿长 宽度框架 帧长 空载长度 材料

DWT200660 15 2.5 106.36 70 21 24 36 不锈钢

DWT200670 15 2.5 94.87 70 21 24 36 不锈钢

DWT200680 15 2.5 85.61 70 21 24 36 不锈钢

DWT200690 15 2.5 78 70 21 24 41 不锈钢

DWT200700 15 2.5 70.2 70 21 24 41 不锈钢

DWT200710 15 2.5 50.14 70 21 24 46 不锈钢

DWT200720 15 2.5 32.8 70 21 24 56 不锈钢

DWT200730 20 3 166.51 80 26 30 44 不锈钢

DWT200740 20 3 145.7 80 26 30 44 不锈钢

DWT200750 20 3 132.46 80 26 30 44 不锈钢

DWT200760 20 3 121.42 80 26 30 50 不锈钢

DWT200770 20 3 109.96 80 26 30 50 不锈钢
