Wilspec黄铜阀门Shift系列

品牌Wilspec	有效期至长期有效	最后更新2022-07-01 16:20
浏览次数0

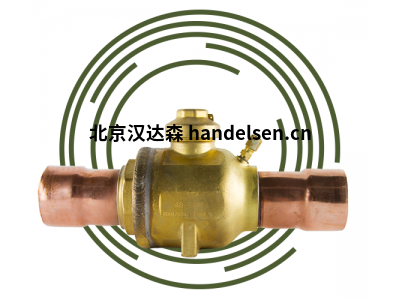

　Wilspec黄铜阀门Shift系列

　　Shift 系列阀门由黄铜锻造而成，并进行精密加工，以保证最佳制冷剂流量，具有关闭扭矩和最小的压力下降。专有的双流设计利用球体中的内部均等系统，允许用户在不考虑流量方向的情况下在应用程序中安装阀门。每个阀门都采用喇叭铜管，可有效地将阀门焊入制冷剂系统。可选访问端口有或没有集成的施拉德阀门。

祁佳强
QQ：2850590582

手机：17744536447
电话：010-64714988-216
传真：010-64714988-668
邮件：tk5@handelsen.cn

汉达森祁佳强手机/微信177*4453*6447

　　这些可靠的球阀在 ISO 9001 认证设施中以最高质量标准制造，可在各种连接中使用。

　　特征：

　　全端口设计，实现最大性能和最小

　　压力下降精密机械锻造黄铜结构可保证最佳制冷剂流量，并配有封闭式

　　扭矩火焰铜管，可在不

　　考虑流量方向的情况下

　　安装高效焊接可选通道阀选项：

　　铜连接大小从 3/8" 到

　　5" 有

　　或没有茎盖灵活安装配置技术规范：

　　运行压力： 0 至 700 psig/ 48 酒吧/

　　4.8 MPA 温度范围：

　　-40 C 至 70C 流体： R22， R134A， R404A， R407C， R410A

	毫米[在]	充电端口	无端口	连接大小 "A" +0.2/-0 [.008/-0] 毫米 [in]	火焰深度 "B" 毫米[in]	端口大小 "C" 毫米 [in]	"D"毫米[在]	"E"毫米[在]	"H"毫米[在]	"K"毫米[在]	"M"毫米[在]	"P"毫米[在]
6.35	6.35[1/4"]	RBV0202A	RBV0202Z	6.5[0.26]	9.8[0.35]	12.7[1/2"]	139[5.47]	22[0.87]	M4 x 0.7 毫米	4.1[0.16]	55[2.17]	29.5[1.16]
9.53	9.53[3/8"]	RBV0303A	RBV0303Z	10.1[0.40]	10.1[0.40]	12.7[1/2"]	139[5.47]	22[0.87]	M4 x 0.7 毫米	4.1[0.16]	55[2.17]	29.5[1.16]
12.7	12.7[1/2"]	RBV0404A	RBV0404Z	12.8[0.50]	12[0.47]	12.7[1/2"]	159[6.26]	22[0.87]	M4 x 0.7 毫米	4.1[0.16]	55[2.17]	29.5[1.16]
15.88	15.88[5/8"]	RBV0505A	RBV0505Z	16.1[0.63]	12[0.47]	12.7[1/2"]	159[6.26]	22[0.87]	M4 x 0.7 毫米	4.1[0.16]	55[2.17]	29.5[1.16]
19.05	19.05[3/4"]	RBV0606A	RBV0606Z	19.1[0.75]	14[0.55]	19[3/4"]	190 [7.48]	30 [1.18]	M4 x 0.7 毫米	4.1[0.16]	67[2.64]	38.5[1.52]
22.23	22.23[7/8”]	RBV0707A	RBV0707Z	22.3[0.88]	17[0.67]	19[3/4"]	184 [7.2]	30[1.18]	M4 x 0.7 毫米	4.1[0.16]	62.5[2.46]	38.5[1.52]
28.58	28.58[1 1/8"]	RBV0909A	RBV0909Z	28.7[1.13]	20[0.79]	25[1"]	215 [8.5]	38[1.50]	M4 x 0.7 毫米	6.1[0.24]	77[3.03]	47.5[1.87]
34.93	34.93[1 3/8”]	RBV1111A	RBV1111Z	35.2[1.39]	25[0.98]	32[1 1/4"]	252[9.92]	48[1.89]	M6 x 1.0mm	6.1[0.24]	94[3.70]	62[2.44]
41.28	41.28[1 5/8”]	RBV1313A	RBV1313Z	41.5[1.63]	29[1.14]	38[1 1/2”]	279[11.0]	55[2.17]	M6 x 1.0mm	7.9[0.31]	109[4.29]	71[2.80]
53.98	53.98[2 1/8”]	RBV1717A	RBV1717Z	54.2[2.13]	34[1.34]	50.8[2"]	305[12.0]	74[2.91]	M6	7.9[0.31]	140.5[5.53]	91[3.58]
