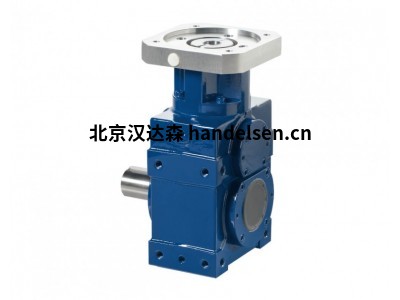

vogel MPL系列带键实心轴同轴齿轮箱
vogel MPL系列带键实心轴同轴齿轮箱
vogel MPL系列带键实心轴同轴齿轮箱
比率：i 3,0 – 100,0
加速扭矩：T 2max[牛米]40 – 500
输出轴额定扭矩T 2N[牛米]25 – 1000
反弹：j[arcmin]8 - 10
输入速度：N 1[分钟-1 ]4500 – 8000
齿轮齿：正齿轮
方向旋转：输入和输出方向相同
效率：1级η≥97%
2 级 η ≥ 95 %
寿命：20000小时
允许的变速箱温度
外壳：-10 °C 至 +90 °C
润滑：终身润滑
安装位置：任意，下单时请注明
表面保护：底漆 RAL 9005 黑色
保护等级：IP54
MPL 050
齿轮级 1 2
比率 i 3 4 5 7 10 12 16 20 28 35 50 70 100
加速扭矩（每小时最多 1000 次循环） T2bzul Nm 32 40 32
输出额定扭矩
(带 n1Nzul) T2Nzul Nm 20 25 25 25 15 25 25 25 25 25 25 25 15
急停扭矩（在变速箱使用寿命期间允许 1000 次） T2Notzul Nm 80 100 80
允许的平均输入速度
（使用 T2Nzul 和 20 °C 环境温度） n1mzul min-1 2600 4000 4000 4800 5500 5500
输入速度 n1maxzul min-1 8000 8000
齿隙 j arcmin ≤ 8 ≤ 10
扭转刚度 C Nm/arcmin 3,5 3,5
径向载荷（参考输出轴上的轴心） F2r N 1450 1450
轴向载荷（参考输出轴上的轴心） F2a N 1550 1550
重量 m kg 1,9 2,5
运行噪音（n1 = 3000 min-1 无负载） LPA dB(A) ≤ 70 ≤ 70
惯性
MPL 100
齿轮级 1 2
比率 i 3 4 5 7 10 12 16 20 28 35 50 70 100
加速扭矩（每小时最多 1000 次循环） T2bzul Nm 80 80 100 80
输出额定扭矩
(带 n1Nzul) T2Nzul Nm 56 70 70 70 45 70 70 70 45
急停扭矩（在变速箱使用寿命期间允许 1000 次） T2Not Nm 200 250 215 200
允许的平均输入速度（使用 T2Nzul 和 20 °C 环境温度） n1m min-1 2300 3800 4500 4500
输入速度 n1maxzul min-1 6000
扭转刚度 C Nm/arcmin 10 10
径向载荷（参考输出轴上的轴心） F2rN 2400
轴向载荷（参考输出轴的轴心） F2aN 1900 1900
重量 m kg 3,8 4,8
运行噪音（n1 = 3000 min-1 无负载） LPA dB(A) ≤ 72 ≤ 72
