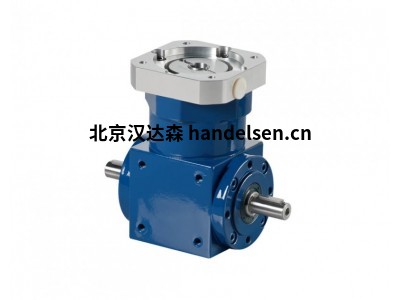

vogel SKPR带实心轴的角齿轮箱减速机
vogel SKPR带实心轴的角齿轮箱减速机
比率：12,0 – 100,0
加速扭矩：T 2maxzul[牛米]100 – 950
输出轴额定扭矩：T 2N[牛米]70 – 550
反弹：j[arcmin]3 – 5
输入速度：N 1max[分钟-1 ]6500 – 7500
轮齿：SKPR (N) 100 / 200 / 300
斜齿轮方向
旋转方向：面对C和A时方向相反
效率：尺寸 100 η ~0,95
尺寸 200 η ~0,95
尺寸 300 η ~0,95
寿命：20000小时
允许的变速箱
温度外壳：-10 °C 至 +90 °C
润滑：终身润滑
安装表面保护：底漆 RAL 9005 黑色
保护等级：IP 54
SKPR (N) 100
比率 i 12 15 20 25 30 35 40 45 50 63 70 80 100
加速扭矩（每小时最多 1000 次循环） T2bzul Nm 120 120 120 120 120 90 90
输出额定扭矩
(带 n1Nzul) T2Nzul Nm 83 83 8358 58
急停扭矩（变速箱期间允许 1000 次寿命）
T2Notzul Nm 275 275 275 275 275 275 220 220
允许的平均输入速度
使用 T2Nzul 和 20 °C 环境温度） n1mzul min-1 28003100 3100
输入速度 n1maxzul min-1 6000
齿隙* j arcmin 标准 ≤ 5 / 减小 ≤ 3
扭转刚度 C Nm/arcmin 11
径向载荷（参考输出轴的轴心） F2rzul N 4000
轴向载荷（参考输出轴的轴心） F2azul N 3350
重量 m kg 约7
运行噪音（n1 = 3000 min-1 无负载） LPA dB(A) 约64 / 距离 1 m
SKPR (N) 200
比率 i 12 15 20 25 30 35 40 45 50 63 70 80 100
加速扭矩每小时多 1000 次循环） T2bzul Nm300 300 235 235
输出额定扭矩（带 n1Nzul） T2Nzul Nm 135200 190 190 135 135
急停扭矩（变速箱期间允许 1000 次寿命）
T2Notzul Nm 500 690 690 690 690 690 690 690 690 640 640 550 550
允许的平均输入速度（使用 T2Nzul 和 20 °C 环境温度） n1 min-1 2500 2800 2800 2800 2800
输入速度 n1maxzul min-1 4500
齿隙* j arcmin 标准 ≤ 5 / 减小 ≤ 3
扭转刚度 C Nm/arcmin 30
径向载荷（参考输出轴上的轴心） F2rzul N 6300
轴向载荷（参考输出轴上的轴心） F2azul N 5650
重量 m kg 约15
运行噪音（n1 = 3000 min-1 无负载） LPA dB(A) 约64 / 距离 1 m
