德国JAKOB金属波纹管联轴器 产品系列及参数
德国JAKOB金属波纹管联轴器 产品系列及参数

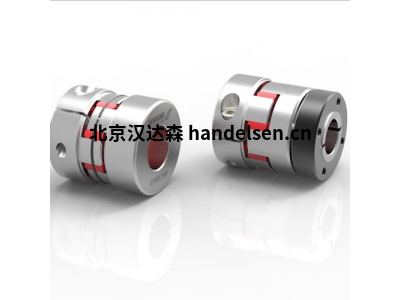

JAKOB伺服联轴器，也称为联轴器，是一种补偿联轴器，用于以尽可能高的扭转刚度（扭转刚度）和尽可能低转动惯量进行无背隙、正角扭矩传递。凭借其灵活的补偿元件，例如不锈钢波纹管和聚氨酯星形，伺服联轴器能够补偿轴的不对中。伺服联轴器或联轴器的应用领域从机床的高动态进给轴到通用机械工程中要求苛刻的驱动器。
德国JAKOB金属波纹管联轴器 产品系列及参数 KG
• 易于安装 两侧易于夹紧的轮毂
• 钢轮毂/焊接设计，最高 300° C
• 2、4 或 6 个波纹波纹管 - 总长度短 - 抗扭刚度高
• 扭矩范围：40 - 3,000 Nm
• 轴直径：12 - 100 毫米
KG-VA
•不锈钢版本/焊接/最大 350°
• 2 或 4 个波纹管 - 总长度短 - 高抗扭刚度
• 扭矩范围：30 - 1,000 Nm
• 波纹直径：10 - 90 mm
KGH
• 半壳式设计的两侧易于组装夹紧轮毂
• 钢轮毂/焊接设计，最高 350° C
• 可变总长度 - 2 或 4 个波纹管
• 扭矩范围：20 - 1800 Nm
• 轴径：8 - 85 毫米
KGH-VA
| 曹雪莉 QQ：2850590587 手机： 15711496495 电话：010-64714988-213 传真：010-64714988-668 邮件：tk5@handelsen.cn |
 |
 |
•不锈钢设计，，max高温度 350°C
• 易于组装的半壳式夹紧轮毂
• 无磨损和免维护
• 总长度可变
• 扭矩范围：10 - 1,200 Nm
• 轴径：7 - 85 毫米
KSD
• 两侧带有锥形夹紧轮毂
• 6 轴波纹管 - 具有成本效益的标准
• 扭矩范围：10 - 4,000 Nm
• 轴径；6 - 102mm
KSS
• 两侧带有锥形夹紧轮毂
• 直波纹管 - 更大的总长度
• 扭矩范围：25 - 2,500 Nm
• 轴直径：10 - 102 mm
• 低回复力 - 高抗扭刚度
KXL
• 扭矩范围：4,000 - 70,000 Nm
• 3 件式设计 - 组装简单
• 法兰轮毂或锥形夹紧环轮毂
：60 - 220 mm
• 无背隙，精确的扭矩传输 - 高扭转刚度
• 低质量力矩惯性
• 较大的允许轴不对中
KHS
• 两侧铝制锥形夹紧环毂
• “高速版本”，转速高达 57,000 rpm
• 低惯性矩 - 高平衡质量
• 扭矩范围：25 - 700 Nm
• 轴直径：6 - 60毫米
KPS
• 用于与空心轴集成连接的膨胀锥
• 4 轴波纹管 - 总长度较短
• 扭矩范围：2 - 600 Nm
• 轴直径：D1：3 - 68 mm / D2：8 - 48 mm
• 内部轴向限位器用于滑入式组件
KPP
• 采用无间隙插入原理的轮毂变型
• 可以盲装（可插拔）
• 扭矩范围：10 - 600 Nm
• 轴径：6 - 70 mm
• 坚固的全金属设计
• 高运行可靠性 - 高达 200° C
KGE
• 用于标准化法兰连接 DIN - EN - ISO 9409 - 1
• 两件式连接法兰 • 紧凑的尺寸
• 扭矩范围：40 - 2000 Nm
• 轴径：12 - 90 mm
• 输出侧易于组装 EASY 夹紧中心 数据表 PDF 数据
