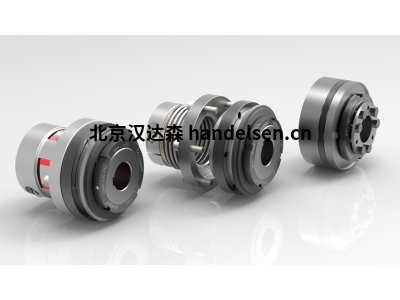

JAKOB弹性联轴器 EKM系列参数
JAKOB弹性联轴器 EKM系列参数
产品介绍：弹性联轴器 - 爪式联轴器
弹性联轴器是可插拔的、无背隙的柔性联轴器，适用于中小扭矩。
具有渐开线齿和高肖氏硬度的塑料星形用作连接和平衡元件。它以形状配合的方式插入两个带有爪形凸轮的高精度轮毂中，并带有轻微的预紧力。柔性星形联轴器可以补偿较小的轴不对中，电气隔离并具有良好的减振性能。
有多种标准变体可供选择，它们具有无间隙、非正轴毂连接，即使没有额外的滑键也能确保可靠的扭矩传输。
弹性联轴器的特性：
• 扭矩高达 2,000 Nm
• 可插拔（可盲装配）
• 温度高达 120° C
产品系列及参数：
| 曹雪莉 QQ：2850590587 手机： 15711496495 电话：010-64714988-213 传真：010-64714988-668 邮件：tk5@handelsen.cn |
 |
 |
EKM
• 两侧带有径向夹紧轮毂
• 经济高效、紧凑的标准
• 可插拔、无背隙和减振
• 扭矩范围：8 - 2,000 Nm
• 轴径：8 - 90 mm
ESM-A
• 两侧带有锥形夹紧环毂
• 旋转对称设计 - 高速
• 可插拔、无背隙和减振
• 扭矩范围：10 - 2,000 Nm
• 轴直径：6 - 85 mm
带半壳轮毂的 EKH
• 易于组装的半壳式夹紧轮毂
• 可与 EKM 轮毂或 ESM-A 轮毂
组合 • 无需拆卸电机即可组装
• 扭矩范围：15 - 2,000 Nm
• 轴径: 8 - 100 毫米
EKS 带扩锥
• 扩锥轮毂 - 径向夹紧轮毂
• 由于集成到空心轴上的紧凑连接，总长度非常短
• 7 种尺寸，8 - 600 Nm
• 可插拔、无间隙、减振
• 可变锥销直径
组合 EKM-ESM-A
• 用于连接直径非常不同的轴
• 便于轴-轮毂连接的组装：
1.) ESM 轮毂从内侧
2.) 插入式组装 - 弹性星形
3.) EKM 轮毂径向从外部
• 达到中间长度
带轴向限位
• 在圆周上有一个额外的凹槽和固定环
• 用于吸收或支撑大的轴向力
• 尽管如此，补偿平行和角度偏移
• 也可能作为装配辅助
形状配合的轮毂设计
• 带有附加键槽的夹紧轮毂
• 带有内部齿轮的特殊轮毂，例如 DIN 5480
• 用于异形轴的低背隙插件或滑动
过载
• 根据要求可用于所有系列
