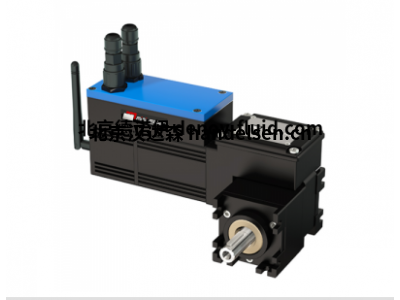

Mini Motor减速电机AM 180M2 B14 GG 40选型及参数
Mini Motor品牌诞生于1974年，那时我们的生产面向工业领域的电动机。Mini Motor在金属和电力中添加了另外两种成分：电子和计算机化。
工
业自动化和机电一体化是我们的一直具有的特点。如今，Mini Motor可以提供数万种产品，包括蜗轮蜗杆减速电机，同轴齿轮减速电机和行星减速器，
内置驱动器的无刷伺服电机，无刷伺服齿轮电机，驱动器和变频器。尽管如此，Mini Motor的第一产品始终是质量，我们每天都以勤奋，
热情和专注于最精细的细节以及倾听客户的心声来制造。
Mini Motor产品分类:
| 张丽 QQ：2850590583 手机：18518172069 电话：010-64717020-112 传真：010-84786709-666 邮件：sales9@handelsen.cn |
 |
 |
Mini Motor驱动器
Mini Motor无刷无刷齿轮电动机
Mini Motor清洁产品
Mini Motor应用领域：
打包
饮料
贴标
灌装和打鼓
制药业
航天
奢侈品
陶瓷和玻璃
Mini Motor的每一件产品能够轻松地安装到一个工业4.0的情形，因为它们都配备了优秀的连接能力，以支持所有使用最广泛的工业通信协议：
从CANopen总线，EtherCAT的，Modbus总线，以太网/ IP，Profibus和Profinet到CC link，DeviceNet，Powerlink，Sercos和Varan。
Mini Motor产品：
一、电动机
异步电动机：单相。额定扭矩高达0.69 nm。
特点
单相异步电动机，功率高达210W。
电机：2极或4极单相异步电动机，全封闭，外部通风。
单相热熔断路器绕组等级F。防护等级IP65，符合IEC / EN 60529标准。功率范围从9到210W。额定扭矩高达0.69 Nm。
安装方式版本B5-B14。
注意： 要选择合适的电动机，请参考相关图表以了解占空比和最大轴负载系数。
Mini Motor选型要素：
安装方式
功率
转速
扭矩
电压/频率
1.7电流
1.8电容器多少μF
三相异步电动机，额定扭矩高达0.69 nm。
功率高达270 W的三相异步电动机
电机：2极或4极三相异步电动机，全封闭，外部通风。
单相热熔断路器绕组等级F。防护等级IP65，符合IEC / EN 60529标准。功率范围从9到270W。额定扭矩高达0.69 Nm。
安装方式版本B5-B14。
注意： 要选择合适的电动机，请参考相关图表以了解占空比和最大轴负载系数。
选型要素同单相电动机
15076 (3)
二、同轴齿轮电动机
同轴齿轮电动机
EN：同轴齿轮电动机。带永磁体的37 W直流电动机。
美国：斜齿轮减速机。具有永磁体的1/20 HP DC电动机
电机：带有永久磁铁的持续电流，完全由外部通风装置封闭。绕组F级。电源12或24 Vdc。吸收功率60W。防护等级IP65，符合IEC / EN 60529标准。
齿轮装置： 与压铸铝齿轮箱同轴。淬火和回火齿轮，其轴在滚子轴承上旋转。用特殊的持久油润滑。密封圈采用特殊的高温橡胶（FKM）。
从7.4到441.9有15种可用的齿轮比（i）。额定扭矩高达5 Nm。
版本B3-B5。
注意： 要选择合适的齿轮电动机，请参考相关图表以了解占空比和最大轴负载系数。
Mini Motor PAC系列
同轴齿轮电动机
EN：同轴齿轮电动机。直流75至150 W的永磁电机
美国：斜齿轮减速机。带有永磁体的1/10至1/5 HP直流电机
电机：带有永久磁铁的连续电流，完全封闭，无需外部通风。绕组F级。电源12或24 Vdc。吸收功率230W。防护等级IP65，符合IEC / EN 60529标准。
齿轮装置： 与压铸铝齿轮箱同轴。淬火和回火齿轮，其轴在滚子轴承上旋转。用特殊的持久油润滑。密封圈采用特殊的高温橡胶制成。
有14种速比（i），从6.48到372.8。额定扭矩高达20 Nm。
版本B3-B5。
注意： 要选择合适的齿轮电动机，请参考相关图表以了解占空比和最大轴负载系数。
Mini Motor ACCE
带行星减速器的同轴齿轮电动机
EN：同轴齿轮电动机加上最后的行星减速阶段。带永磁体的37 W直流电动机
美国：直列斜齿轮减速电机以及最后的行星减速阶段。具有永磁体的1/20 HP DC电动机
电机：带有永久磁铁的持续电流，完全由外部通风装置封闭。绕组等级F。电源12或24Vdc。吸收功率60W。防护等级IP65，符合IEC / EN 60529标准。
齿轮装置：在第一档与压铸铝齿轮箱同轴，在第二档与行星齿轮钢齿轮箱同轴。淬火和回火齿轮，其轴在滚子轴承上旋转。用特殊的持久油润滑。
密封圈采用特殊的高温橡胶（FKM）。有15种可用的齿轮比（i），从37到2209.5。额定扭矩高达23.5 Nm。
版本B3-B5。
注意： 要选择合适的齿轮电动机，请参考相关图表以了解占空比和最大轴负载系数。
带行星减速器的同轴齿轮电动机
EN：同轴齿轮电动机加上最后的行星减速阶段。带永磁体的37 W直流电动机
美国：直列斜齿轮减速电机以及最后的行星减速阶段。具有永磁体的1/20 HP DC电动机
电机：带有永久磁铁的连续电流，完全封闭，无需外部通风。绕组F级。电源12或24 Vdc。吸收功率230W。防护等级IP65，符合IEC / EN 60529标准。
齿轮装置：在第一级与压铸铝齿轮箱同轴，在第二级与行星齿轮钢同轴。淬火和回火齿轮，其轴在滚子轴承上旋转。用特殊的持久油润滑。
密封圈采用特殊的高温橡胶（FKM）。有13种可用的齿轮比（i），从48.7到1770.9。额定扭矩高达90 Nm。
版本B3-B5。
注意： 要选择合适的齿轮电动机，请参考相关图表以了解占空比和最大轴负载系数。
同轴齿轮电动机 交流电
扭矩高达5 nm的同轴齿轮电动机
EN：同轴齿轮电动机。单相和三相电动机，功率从34到180W。
美国：斜齿轮减速机。1/18至1/4 HP的单相和三相电动机
电机：2极或4极单相或三相异步电动机，完全封闭，外部通风。单相热熔断路器绕组等级F。防护等级IP65，符合IEC / EN 60529标准。
齿轮装置： 与压铸铝齿轮箱同轴。淬火和回火齿轮，其轴在滚子轴承上旋转。用特殊的持久油润滑。密封圈采用特殊的高温橡胶（FKM）。
有14种可用的齿轮比（i），从6.48到372.8。额定扭矩高达20 Nm。
版本B3-B5。
注意： 要选择合适的齿轮电动机，请参考相关图表以了解占空比和最大轴负载系数。
3.2 Mini Motor PA系列
EN：同轴齿轮电动机。单相和三相电动机，功率从34到180W。
美国：斜齿轮减速机。1/18至1/4 HP的单相和三相电动机
电机：2极或4极单相或三相异步电动机，完全封闭，外部通风。单相热熔断路器绕组等级F。防护等级IP65，符合IEC / EN 60529标准。
齿轮装置： 与压铸铝齿轮箱同轴。淬火和回火齿轮，其轴在滚子轴承上旋转。用特殊的持久油润滑。密封圈采用特殊的高温橡胶（FKM）。
有14种可用的齿轮比（i），从6.48到372.8。额定扭矩高达20 Nm。
版本B3-B5。
注意： 要选择合适的齿轮电动机，请参考相关图表以了解占空比和最大轴负载系数。
带行星减速器的同轴齿轮电动机
EN：同轴齿轮电动机加上最后的行星减速阶段。9 W至74 W的单相和三相电动机
美国：直列斜齿轮减速电机以及最后的行星减速阶段。1/56至1/9 HP的单相和三相电动机
电机：2极或4极单相或三相异步电动机，完全封闭，外部通风。单相热熔断路器绕组等级F。防护等级IP65，符合IEC / EN 60529标准。
齿轮装置：在第一级与压铸铝齿轮箱同轴，在第二级与行星齿轮钢同轴。淬火和回火齿轮，其轴在滚子轴承上旋转。用特殊的持久油润滑。
密封圈采用特殊的高温橡胶（FKM）。有15种可用的齿轮比（i），从37到2209.5。额定扭矩高达23.5 Nm。
版本B3-B5。
注意： 要选择合适的齿轮电动机，请参考相关图表以了解占空比和最大轴负载系数。
4.2 Mini Motor PAE系列
带行星减速器的同轴齿轮电动机
EN：同轴齿轮电动机加上最后的行星减速阶段。34 W至180 W的单相和三相电动机
美国：直列斜齿轮减速电机以及最后的行星减速阶段。1/18至1/4 HP的单相和三相电动机
电机：2极或4极单相或三相异步电动机，完全封闭，外部通风。单相热熔断路器绕组等级F。防护等级IP65，符合IEC / EN 60529标准。
齿轮装置： 在第一齿轮级与压铸铝齿轮箱同轴，在第二齿轮级与行星齿轮钢齿轮箱同轴。
淬火和回火齿轮的轴在滚子轴承上旋转。用特殊的持久油润滑。密封圈采用特殊的高温橡胶（FKM）。有13种可用的齿轮比（i），从48.7到1770.9。
额定扭矩高达90 Nm。
版本B3-B5。
15952 (3)
三、蜗轮蜗杆马达
12/24 mp蜗轮蜗杆减速电机
特点
EN：齿轮减速电机。直流电动机，直到37W。中心距20 mm
美国：蜗轮蜗杆减速电机。直流电机至1/20 HP。中心距离0.787英寸
电机：带有永久磁铁的连续电流，完全封闭。绕组F级。电源12或24 Vdc。吸收功率60W。防护等级IP65，符合IEC / EN 60529标准。
齿轮装置： 带蜗杆和压铸铝齿轮箱。中心距离20毫米。CARO青铜表冠，硬度为120÷160 HB。蜗杆由回火的钢制成，并带有接地线。
密封圈采用特殊的高温橡胶（FKM）。用特殊的持久油润滑。有6种可用的齿轮比（i），从10到80。额定扭矩高达5.2 Nm。
版本B3-B14。
注意： 要选择合适的齿轮电动机，请参考相关图表以了解占空比和最大轴负载系数。
这些齿轮电动机需要磨合。因此，在大约前30个工作小时内，扭矩将低于数据中指示的扭矩。
1.2 Mini Motor MCC
EN：蜗轮蜗杆减速电机以及最后的行星减速阶段。带有永磁体的37至150 W直流电动机。中心距26毫米。
美国：蜗轮蜗杆减速电机以及最后的行星减速阶段。带永久磁铁的1/20至1/5 HP的直流电动机。中心距1.02英寸
MP MOTOR： 带有永久磁铁的持续电流，完全由外部通风装置封闭。绕组F级。电源12或24 Vdc。吸收功率60W。防护等级IP 65，符合IEC / EN 60529标准。
MP3N-MP4N电机： 带有永久磁铁的连续电流，完全封闭，无需外部通风。绝缘等级F。电源12或24 Vdc。吸收功率230W。防护等级IP65，符合IEC / EN 60529标准。
齿轮装置： 带蜗杆和压铸铝齿轮箱。中心距26毫米。CARO青铜表冠，硬度为120÷160 HB。蜗杆由回火的钢制成，并带有接地线。 。
密封圈采用特殊的高温橡胶（FKM）。用特殊的持久油润滑。有10种可用的齿轮比，从5到80。额定扭矩高达9 Nm。
版本B3-B5（左B5 / S-右B5 / D）。
注意： 要选择合适的齿轮电动机，请参考相关图表以了解占空比和最大轴负载系数。
这些齿轮电动机需要磨合。因此，在大约前30个工作小时内，扭矩将低于数据中指示的扭矩。
