SITEMA安全捕集器KR/T和K/TA液压/拉伸载荷
技术数据表

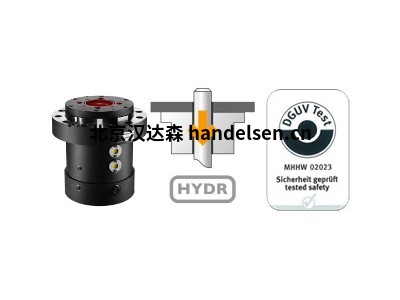

SITEMA安全捕集器KR/T和K/TA
| 祁佳强 QQ：2850590582 手机：17744536447 电话：010-64714988-216 传真：010-64714988-668 邮件：tk7@handelsen.cn |
 |
 |
液压/拉伸载荷
技术数据表Tl-A13 KR/T系列安全捕集器（经DGUV批准）
负载方向拉伸（至安装表面）
“技术信息T-A10”中提供了一般信息，特别是关于用途、功能、选择正确类型、附件和控制的信息
数据表T-A30中列出了附件所需的SITEMA法兰。手册BA-A11中给出了进一步的重要实用建议
汉达森 祁佳强
汉达森 祁佳强
M是待固定质量施加在安全捕集器上的容许载荷。干杆或液压油润湿杆的保持（制动）力不小于2 x M，但不超过3.5 x M。
为了便于维修，接近开关支架有一个深度挡块。如果您为安全捕集器订购了合适的SITEMA法兰，将安装接近开关支架，并将其预调整至正确的深度。开关只需插入止动器，然后夹紧。
保持夹紧释放所需的压力为40巴。如果安装了弹簧座，则在不提升的情况下释放所需的压力为60 bar，见技术数据表T1-A21。允许的工作压力为250 bar。
供应时，压力端口LL由螺塞堵塞。它也可用于压力端口。陆地用于排气。我们建议在端口LL（或L）安装一个自动排气器，如Technica/信息T-Z10中所示
安全捕集器交付时不带法兰，由于需要事先安装法兰，因此不会安装和预调整支架。安装法兰后，必须安装支架并将其重新调整到正确的深度。
接近开关包括在标准交付范围内，但可作为附件提供。
液压操作容积
接近开关支架用于标准感应接近开关（M12 1，标称开关距离为2 mm，嵌入式安装，无（常开），但KR/T 25:M8 x 1，标称切换距离为1.5 mm除外）。
切换过程中的内部体积变化在端口T处得到补偿。它与空气过滤器相连，在干燥和清洁的工厂环境中，空气过滤器可提供足够的防尘保护。
然而，如果存在水分或腐蚀性介质，则必须安装无压软管而不是过滤器，以将安全捕集器与清洁大气（例如，清洁无压容器）连接。
该尺寸表示从支架顶部测量的接近开关浸入安全捕捉器的深度。
外壳零件表面涂有黑色底漆，正面
侧面用corosion保护蜡处理。
技术数据表Tl-A13
K/TA系列安全捕集器（经DGUV批准）
负载方向拉伸（至安装表面）
“技术信息T-A10”中提供了一般信息，特别是关于用途、功能、选择正确类型、附件和控制的信息
“操作手册BA-A11”中给出了进一步的重要实用建议
M是待固定质量施加在安全捕集器上的容许载荷。干杆或液压油润湿杆的保持（制动）力不小于2 x M，但不超过.5x M。
对于放气，集成了自动放气装置。由于永久性放气，少量油气混合物从端口E逸出。因此，需要一条通向油箱的无压软管（有关更多信息，请参阅“技术信息T1-210”）。
保持夹紧释放所需的压力为40巴。允许的工作压力为250巴。
供应时，压力端口LL由螺塞堵塞。它可以替代压力端口L使用，并用于放气。
在端口T处，可以在早期检测到柱塞活塞密封件磨损或损坏导致的泄漏。
，该装置可以带有传感器。该传感器指示早期由于wom或密封损坏而开始泄漏。
液压操作容积
接近开关支架用于标准感应接近开关（M12，标称开关距离2 mm，嵌入式安装，无（常开））。尺寸T1表示从支架顶部测量接近开关浸入安全捕集器的深度。接近开关不包括在标准交付范围内，但可作为附件提供。
更换柱塞活塞时需要放油孔。
准备具有这些尺寸的螺纹，以便将安全捕集器拧到机器上。
外壳零件表面涂有黑色底漆，安装侧涂有防腐蜡。
