motrona安全继电器数字指示器应用gv210

离心机

起重机（门式起重机、桥式起重机、工艺起重机、单/双梁桥式起重机、改造）

粉丝

风力发电机

高架存储系统

运输系统和输送系统

锯/木工机

测试台

平衡机、研磨机、搅拌机、灌装机等等。

由于自动化程度的提高和技术的进步，安全和降低风险等方面变得越来越重要。因此，安全继电器的应用领域和需求不断增加。



速度监视器

DZ 系列的速度监控器专为安装在控制柜中而设计。它们用于监控机器的超速、欠速、旋转方向或停机。具有模拟输出的特殊型号的速度监视器也可用于控制任务。



我们的速度监视器的特点是频率范围非常高，响应速度快，并且可以根据使用的输入信号轻松调节速度、方向和静止参数。





DZ210：方向和静止监视器

用于监控左/右旋转和静止的电子监视器。具有适用于所有常见增量编码器和传感器的通用脉冲输入。







脉冲输入格式为 A、B、90° [HTL] 或 A、/A、B、/B [RS422]，

也可用于单通道

输入频率高达 500 kHz

2 个带无电位转换触点的输出继电器和

2 个带高侧驱动器的晶体管输出，防短路，[7 ... 30 VDC]

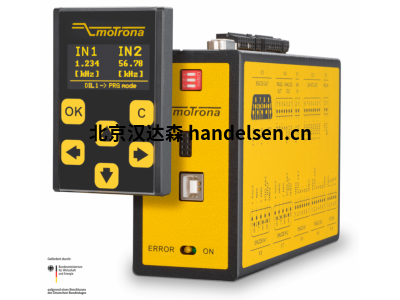

DS240 - 246 系列设备旨在连接到经过 SIL3/PLe 认证的正弦余弦编码器或传感器。DS240 配备一个继电器、4 个晶体管输出、一个模拟输出和一个信号分配器。



SIL3 和 PLe 认证

安全功能等同于 EN 61800-5-2

（SS1、SS2、SOS、SLS、SDl、SSM、SLI、SBC、STO、SMS）

2 个编码器输入，格式为 SIN+、SIN-、COS+、COS- [1 Vss]

2 个脉冲或控制输入，格式为 A、B、90°

[HTL / PNP]（用于旋转编码器、接近开关或命令）

输入频率高达 500 kHz

强制引导冗余输出继电器 (NO)

4 个具有推挽特性、防短路、

[HTL] 的控制输出，每个控制输出反向和冗余

安全相关的 14 位模拟输出，用于 ​​4 ... 20 mA（可扩展）

带信号分离器

电源 18 ... 30 V

紧凑型外壳，用于 35 mm 安装顶帽式导轨

（根据 EN 60715）





电子和脉冲计数器、过程和位置指示器通过提供高动态范围、短响应时间和高达 1 MHz 的输入频率而与众不同。我们的显示设备能够执行复杂的数据处理，例如求和、差分、滤波、线性化和累加以及输入变量之间的比较。此外，数字显示器为继电器和晶体管输出提供多达四个预设值。设置过程很简单，使用直观的菜单系统输入和调整参数。配备串行接口的显示设备还允许使用我们的操作系统用户软件进行操作和配置。





应用领域

我们的数字显示器的应用有很多。根据显示器的类型，可以可靠地执行以下任务：



片/长度检测

速度/转速表

处理时间/定时器

位置/长度/角度测量

流量或混合比的测定

填充液位和压力的测定



AX350：带两个 16 位模拟输入的 touchMATRIX® 过程指示器

默认情况下，touchMATRIX® 系列的显示设备提供 186 x 64 像素的图形显示。因此明文、符号和单位可以以可变的方式显示。LED 背光显示屏可实现红色、绿色和黄色的图形表示。由于直观的参数化，这些颜色变化可以简单地用于事件相关（例如在极限值的情况下）。可任意组合的模块化配置与模拟输出、开关输出、继电器、串行接口 (Modbus) 和 115 ... 230 VAC 证明了连接和应用的最大灵活性。借助电阻式触控面板和 IP65，touchMATRIX® 显示器非常适合用于食品行业。



2 个通用 16 位模拟输入，用于 ±10 V 或 0/4 … 20 mA

3 个用于 HTL / PNP 信号的控制输入

电源 18 ... 30 VDC

用于编码器电源的 24 V 辅助输出



用于电位计 > 1 kOhm的高精度参考输出 10 V

3.78 x 1.89 英寸标准面板外壳和 IP65 防护等级

具有事件相关颜色变化的明亮和高对比度显示

模拟 7 段显示，包括图标和单位

通过纯文本和触摸屏进行直观且简单的参数化

可视化 INPUT 1、INPUT 2 或

IN1 + IN2、IN1 - IN2、IN1 x IN2、IN1 组合的操作模式：IN2

许多功能，例如 tara、过滤器、平均

具有 24 个控制点的线性化

选项 AC：电源 115 ... 230 VAC

选项 AO：16 位模拟输出，4 控制输出，

串行 RS232 接口

选项 AR：16 位模拟输出，4 路控制输出，

串行 RS485 接口
