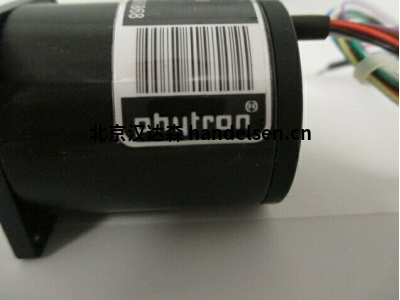

Phytron ZSS 步进电机

技术细节

用于单极或双极性控制模式的两相混合步进电机

保持扭矩从 3.8 至 700 mNm

尺寸 ZSS 19 至 56 mm

每种尺寸最多 3 种电机类型和 3 种标准绕组

标准步数/转： 200， 步距角： 1.8°

特殊步长取决于电机尺寸

最低保护模式：IP40

允许环境温度：-30 °C 至 +80 °C

可选：齿轮、电机制动器、编码器、第二轴、散热器、联轴器等。

可用型号

尺寸、台阶数、绕组：参见数据手册中的表格

自由电线末端或保护盖，散热器，第二轴

齿轮、电机制动器、编码器

市场

医学和实验室技术

4D超声扫描仪

光学和测量技术

光学测量系统



Phytron ZSS 步进电机 （19 - 56 mm） 提供高精度和平稳运行。ZSS 电机具有多达 102.400 个可接近的位置（200 步进电机，以微步进模式驱动，具有 1/512 步进分辨率和编码器），可为您的应用提供高精度定位功能。基于其几何形状，ZSS系列具有平滑的低共振运行性能。受益于低噪声产生、典型的平稳运行和由此产生的最佳结果，特别是对于光学高精度应用。



德国Phytron部分型号示例：

Phytron步进电机 ZSH 87/2.200.6,5-B-E50

Phytron步进电机 ZSH 87/2.200.6,5-B-TB-T1

Phytron步进电机 ZSH 87/3.200.10

Phytron步进电机 ZSH 87/3.200.10-B-E50

Phytron步进电机 ZSH 87/3.200.5

Phytron步进电机 ZSH 87/3.200.8.4-E50

Phytron步进电机 ZSS32.200.1,2

Phytron步进电机 RSS80.200.5

Phytron步进电机 VSS25.200.1.2

Phytron步进电机 VSS42.200.2.5

Phytron步进电机 VSH80.200.5-HV
