Schischek执行器四分之一转，用于阻尼器驱动，安全区域

Schischek执行器四分之一转，用于阻尼器驱动，安全区域

　　故障安全、弹簧返回、四分之一转执行器 InMax，用于阻尼器驱动，安全区域

祁佳强 QQ：2850590582   手机：17744536447 电话：010-64714988-216 传真：010-64714988-668 邮件：2850590582@qq.com

　　防护等级 IP66 |不防爆，用于工业应用

　　控制 -

　　阻尼器

　　排气 -

　　阻尼器

　　变风量控制

　　流量

　　控制

　　蝶阀

　　用于防火和防烟的空气阻尼器

　　蝶

　　阀

　　截止

　　阀

　　球阀

　　混合阀

　　清管技术

　　技术建筑设备

　　工业

　　化学

　　制药

　　海上

　　陆

　　上船舶建造

　　喷涂和干燥系统

　　筒仓

　　垃圾填埋场

　　水处理

　　沼气厂

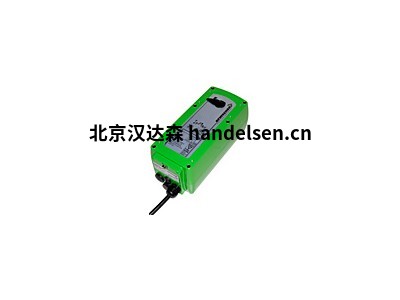

　　90° 1/4 转执行器 InMax 尺寸 S

　　安全区域 | 5-30 Nm |开断式，3位|IP66

　　



　　



　　不锈钢-...-版本

　　



　　近海/海洋

　　-...-涂料

　　描述 – 电动 90° 四分之一圈执行器 InMax

　　根据类型，InMax四分之一圈各自的风门执行器用于空气阻尼器，防火和排烟阻尼器，音量控制的自动化，以及球阀，节流阀和其他四分之一圈电枢。

　　安装在安全区域(工业应用)

　　无/输出或带弹簧复位(故障安全版本)

　　可选不锈钢或近海/海洋涂层

　　技术参数

　　力矩*

　　电源，自适应

　　频率

　　旋转角度

　　电机运行时间可调

　　弹簧复位*

　　控制方式*

　　反馈*

　　方形轴连接

　　住房保护

　　环境温度

　　电源

　　测量

　　重量

　　安装区域

　　*因类型而异最大尺寸 S

　　5-30 牛米

　　24-240 V 交流/直流

　　50-60 赫兹

　　95°

　　3，15，30，60，120 秒/90°

　　~ 1、3、10 秒/90°(取决于类型)

　　开关， 3 位置， 0-10 V 直流， 4-20 mA

　　0-10 V 直流，4-20 mA

　　12 x 12 毫米

　　IP66

　　-40°C

　　电缆约 1 m

　　长 × 宽 × 高 = 210 × 95 × 80 mm

　　铝约 3.5 千克， VA 约 7 千克

　　安全区域

　　查看技术数据表

　　90° 1/4 转执行器 InMax 尺寸 M

　　安全区域 | 30-150 Nm |开断式，3位|防护等级67

　　



　　不锈钢-...-版本

　　近海/海洋

　　涂料

　　在最大-...-CTM技术参数

　　力矩*

　　电源，自适应

　　频率

　　旋转角度

　　电机运行时间可调

　　弹簧复位*

　　控制方式*

　　反馈*

　　方形轴连接

　　住房保护

　　环境温度

　　电源

　　测量

　　重量

　　安装区域

　　*因类型而异最大 M 码

　　30-150 牛米

　　24-240 V 交流/直流

　　50-60 赫兹

　　95°

　　40，60，90，120，150 秒/90°

　　3、 20 秒/90°

　　开关， 3 位置， 0-10 V 直流， 4-20 mA

　　0-10 V 直流，4-20 mA

　　16 x 16 毫米

　　IP67

　　-40°C

　　电缆约 1 m

　　长 × 宽 × 高 = 288 × 149 × 116 mm

　　铝约 9.5 千克， VA 约 15 千克

　　安全区域

　　查看技术数据表交货 – 最大尺寸(尺寸 S 或 M)

　　1 ×执行器，带 1 m 电缆

　　1 ×用于手动超控的内六角扳手

　　4 ×螺钉安装

　　特殊型号 – 超-...-高炉(尺寸 S 或 M)

　　用于防火阀 (InMax-...-BF) + 安全温度触发

　　的执行器-..

　　不锈钢特殊型号 – 在最大-...-防空比/对赌(尺寸 S 或 M)

　　不锈钢耐腐蚀外壳材料，类似于AISI 316，部分部件镀镍，不锈钢螺钉

　　在极端天气或恶劣气候条件下使用

　　特殊型号涂漆(涂层)– 中美-...-中摄取 / CTM(尺寸 S 或 M)

　　铝制外壳，带防海水近海/海洋涂层，耐腐蚀性和海洋环境，部分部件镀镍，不锈钢螺丝

　　适用于海上或陆上应用

　　附件/选件 – 英寸(尺寸 S 或 M)

　　外部、适应性强、现场可调开关

　　用于圆形阻尼器轴的安装夹具(仅适用于 InMax 尺寸 S)

　　接线盒

　　适用于蝶阀或球阀

　　安装支架

　　黄铜镀镍电缆接头

　　不锈钢防风雨罩，用于安装在 InMax 执行器上

　　在极性加热系统，用于在低至 −50 °C 的低温下与 InMax 执行器一起使用
