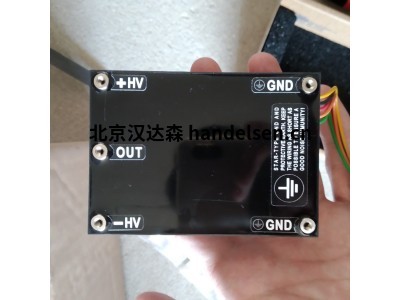

德国behlke HTS-LC系列多功能高压开关HTS 31-12-LC

德国behlke HTS-LC系列多功能高压开关HTS 31-12-LC

behlke HTS-LC系列多功能高压开关HTS 31-12-LC

高压开关，可变导通时间，低耦合电容，MOSFET

具有真正继电器特性的多功能HV开关

可通过TTL信号控制导通时间

由于低耦合电容，简化了EMC并减少了电容损耗

LC2技术可提供的瞬态抗扰性

应用说明一： 产品组C3的开关针对控制侧和地面之间的耦合电容进行了优化。低耦合电容是在高重复频率下高效运行的关键。考虑到低噪声发射，良好的EMC性能，稳定的操作和较高的开关速度，还希望减小耦合电容。LC和LC2开关都很好地满足了这些要求。但是，如果大约是开关频率（> 300 kHz），则LC系列开关是。LC系列的缺点是瞬变抗扰性有限，这使其对火花放电，短路，不稳定的负载和不稳定的输入电压相对敏感。与此相反，LC2系列的开关设计为在恶劣的工作条件下具有中等开关频率（<300 kHz）。LC2开关对不稳定负载（例如，等离子负载）和不稳定输入电压不敏感。它们可以在其热性能范围内抵抗火花放电，短路和过电压瞬变。

应用说明二：   BEHLKE固态开关具有极高的上升和下降时间。如果您的应用不需要全切换速度，我们建议您结合使用速度限制选件S-TT（将上升和下降时间降低约50％）和输入低通滤波器选件LP结合使用。 限速选件有助于程度地减少快速高压脉冲电路通常存在的高频困难（例如，自激振荡，自触发，振铃等），并总体上简化了EMC设计。

应用 说明三：   快速MOSFET开关对于不受钳位的电感负载或过大的布线电感产生的反向电流相对敏感。  反向电流可能会以不确定的方式导通慢速本征（寄生）MOSFET二极管，并且可能导致灾难性的开关故障，尤其是在关断阶段结合高关断电流时。因此，当将电感性负载或高电感性布线连接到开关时，建议始终将MOSFET开关与快速续流二极管网络（快速串行截止二极管+并联快速续流二极管）结合使用。

该保护二极管网络可通过BEHLKE FDA系列的单个二极管从外部安装。它也可以作为选件I-FWDN集成到交换模块中。请仔细阅读一般说明。出口限制：

峰值电流等于或大于500安培的快速固态开关受美国法律和德国法律（双重使用法规）限制出口。未经美国或德国出口当局的有效出口许可证，不得将这些货物出口到第三国。可能需要***终用户声明。有关详细信息，请咨询BEHLKE。

产品代码：型号包含有关电压，电流和开启行为的编码信息。***位数字代表电压，单位为kV，短划线前的***一位数字表示接通行为（0 =固定导通时间，1 =可变导通时间）。破折号后的数字表示以安培x10为单位的电流。***个破折号后的字母编码特殊功能。 示例HTS 31-12-LC ：HTS =高压晶体管开关，3 = 3 kV，1 =可变导通时间，12 = 120安培，LC =低耦合电容。

behlke HTS-LC系列多功能高压开关HTS 31-12-LC
