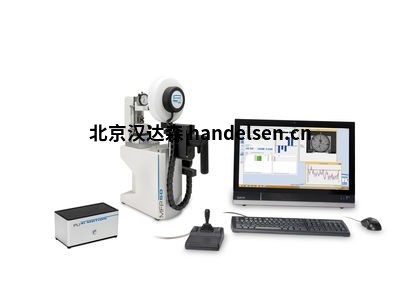

feinmess-suhl刻度盘和精密指示器测试装置MFP50/MFP 50BV

feinmess-suhl刻度盘和精密指示器测试装置MFP50/MFP 50BV

用于模拟和数字测量刻度的全自动测量刻度盘和精密显示测试装置，以及测量范围达 50 mm 的所有类型的测量探头。通过图像处理，测量结果更加精确

祁佳强 QQ：2850590582   手机：17744536447 电话：010-64714988-216 传真：010-64714988-668 邮件：2850590582@qq.com

　　测试：

　　模拟/数字刻度盘

　　精密指示器

　　测试指示器

　　电感式探头

　　增量探头

　　2 点式内部测量装置

　　特殊测量设备，如边缘传感器、电探头、逆标和黑刻度

　　系统描述

　　MFP 50 / 50 BV 可以快速、经济地测试模拟和数字刻度盘，即使没有接口电缆。由于采用了创新的 Dialtest 8 软件，测量结果被处理、记录并自动传输到不同的测试设备管理系统。

　　可以定义以下参数：

　　在两个方向(输入/输出)上，总测量范围、部分测量范围和重复性(范围)测试的偏差

　　在两个方向上测试杠杆式测量装置

　　测量力测试(可选)

　　任何测量位置和参数计算的单独配置

　　支持根据现行国家和国际标准进行参数计算

　　考虑测量精度的分析

　　技术参数

　　应用范围 0 - 50 mm

　　分辨率 0，01 μm

　　反转范围 < 0，15 μm

　　重复性(范围) < 0.1 μm

　　测量不确定度 0.08 μm + 1 * 10-6* L

　　重量 25 千克(多功能一体机 50)，27 千克(多功能一体机 50 BV)

　　好处

　　半自动/全自动测试系统

　　适用于模拟和数字刻度盘、精密指示器和杠杆式刻度计测量设备以及任何类型的电子测量探头

　　通过将刻度盘转换为 100 mm，可以扩展测量范围

　　坚持阿贝的比较器原理，以实现最高的测量精度

　　非常灵敏的定位< 0.1 μm，高定位速度约为 2 mm/s

　　针对客户特定任务进行个性化软件调整的广阔空间

　　用于客户特定测试计划的拨号测试软件版本 8

　　测量力测试装置允许在安装测试项目时建立力测量

　　通过可移动的光照相机单元实现轻松操作

　　紧凑型设计

　　全自动测试，如果测试指标

　　扩展版多功能数码复合机 50 BV 的更多优势

　　带图像处理的BV版本：全自动测试

　　自动BV单元可实现较短的测试时间，同时与手动测量相比，精度显着提高

　　使用 USB 3.1 相机快速处理图像

　　测量过程基于自动识别缩放并与目标值进行比较

　　FMSplus - 包括广泛的配件

　　刻度盘和精密指示器测试设备 MFP 50：

　　底座，包括带安装件 28H7 的精密位置编码器、接口单元 PU41 运动、操纵杆、安装件 8H7、安装刻度盘测试仪表、U 型测量附件、可选择塔式 PC 或一体式 PC、拨号测试 8、连接电缆、保护盖、多插头、操作手册

　　刻度盘和精密指示器测试设备 MFP 30 BV：

　　底座、带镜头的可折叠光照相机单元、带安装座 28H7 的精密位置编码器、接口单元 PU41 运动、操纵杆、安装座 8H7、安装刻度盘测试仪表、U 型测量附件、可选择塔式 PC 或一体式 PC、拨号测试 8、用于 Dialtest 8 图像处理的扩展模块、连接电缆、保护盖、 多插头，操作手册

　　订货号描述

　　76 4104 605 20多功能一体机 50

　　76 4104 610 20多功能一体机 50 BV
