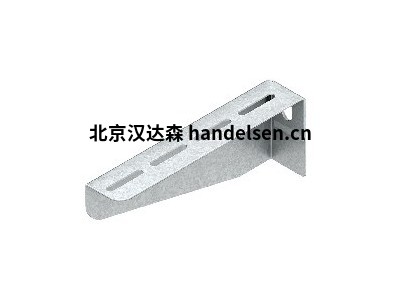

　　悬挂手柄和壁吊杆， 重量轻， 60x110 mm， 0.6 kN， 钢， 带镀锌 DIN EN 10346， 包括附件

祁佳强 QQ：2850590582   手机：17744536447 电话：010-64714988-216 传真：010-64714988-668 邮件：2850590582@qq.com

　　东突

　　东突 7.0东突 8.0东突班EC000022用于电缆支撑系统的动臂

　　属性标识属性名称值标识价值装置标识单位

　　EF001438长度110EU570448毫米

　　EF000008宽度40EU570448毫米

　　EF000040高度60EU570448毫米

　　EF008339适用于电缆支撑系统宽度50 - 100EU570448毫米

　　EF000010执行EV007930壁挂臂和阀杆动臂

　　EF005434角度90 - 90EU570383°

　　EF002918承载能力0.6EU570508克恩

　　EF007806适用于功能维护不

　　EF002169材料EV000179钢

　　EF006388不锈钢，染色不

　　EF001257材料质量EV000154其他 __________

　　EF000139表面EV000283镀锌带材

　　EF000007颜色EV000494没有

　　EF000116拉尔编号无色

　　东突关键词

　　用于墙壁的动臂

　　吊手动臂

　　支撑结构

　　壁挂臂和杆动臂 壁挂

　　臂 壁挂臂

　　包括配件

　　2 氟橡胶 6X12

　　长文章标题

　　悬挂式和壁式动臂，重量轻，用于壁挂式和挂杆安装，包括比例安装附件。

　　承重能力规格仅适用于充分锚定在承重基材上或根据规定安装在悬挂杆上的情况。

　　尺寸(近似尺寸) 支撑高度 H ： 60 mm

　　支撑长度 L ： 110 mm

　　负载能力 F at L/2 ： 0.6 kN 在系统中经过

　　测试 材料动臂：钢，镀锌带，符合 DIN EN 10346 标准

　　Gewicht

　　Gewicht Mengeneinheit165 g/ St.

　　Nettogewicht in kg pro 10016 kg/ 100St.

　　Physische Artikeldimensionen

　　Höhe60,00 mm

　　Breite40,00 mm

　　Tiefe / Länge111,50 mm

　　Verpackungsstufen

　　20 Stück = 1 Karton

　　kleinste VPE

　　bevorzugte VPE

　　Länge205 mmBreite120,00 mmHöhe80,00 mm

　　Bruttogewicht3,42 kgVolumen0,002 m³

　　Mindestmenge20,00 St.Höchstmenge20,00 St.

　　1500 Stück = 1 NDX-Gitterbox

　　Länge750 mmBreite750 mmHöhe730 mm

　　Bruttogewicht297 kgVolumen0,411 m³

　　Mindestmenge1.500,00 St.Höchstmenge1.500,00 St.

　　Ausschreibungstext

　　Hängestiel- und Wandausleger, leicht, zur Wand- und Hängestielmontage, einschließlich anteilmäßigen Befestigungszubehör.

　　Die Tragfähigkeitsangaben gelten nur bei ausreichender Verankerung mit dem tragenden Untergrund bzw. bei vorschriftsmäßigen Montagen an Hängestielen.

　　Abmessungen (ca. Maße) Auflagehöhe H : 60 mm

　　Auflagelänge L : 110 mm

　　Tragfähigkeit F bei L/2 : 0,6 kN im System geprüft

　　Werkstoff Ausleger : Stahl, bandverzinkt nach DIN EN 10346

　　NIEDAX Modell-Nr. : KTAL 100

　　EP Material___________ EP Lohn__________

　　Einheitspreis/Stueck

　　Sicherheit & Umwelt

　　REACH-Datum10.06.2022

　　REACH-InfoKonform

　　RoHS-InfoKonform

　　Ursprung & Außenhandel

　　HerkunftslandDE

　　HerkunftsbundeslandRP

　　Statistische Warennummer73089059

　　Klassifizierung eCl@ss

　　aktuelle VersioneClass 9.0

　　aktuelle Version/Klasse27400506

　　vorletzte VersioneClass 8.1

　　vorletzte Version/Klasse27400506

　　Klassifizierung ELDAS

　　ELDAS Artikelnummer127080348

　　Befestigungszubehör

　　TABE-KI-0003-DE-CDurchsteckanker DAZ...

　　Systemübersicht

　　SYUE-KR-0001-CSystemübersicht Ausleger

　　SYUE-KR-0003-DSystemübersicht Deckenabhängung HU 5050/...

　　SYUE-KR-0022-DSystemübersicht Deckenabhängung HU 4530/...

　　Informationsseiten, allgemein

　　PICT-NX-0001-DE-GNiedax Pictogramme

　　AINF-NX-0002-DE-BInformationen Verzinkter Stahl

　　Step-Dateien

　　Step-DateiNDX_KTAL_100_MED_214.step
