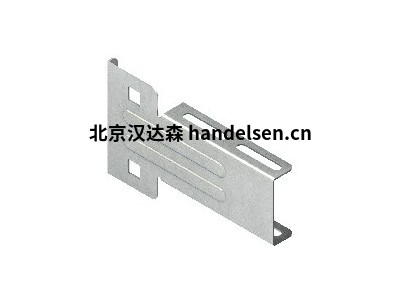

niedax支撑结构KTUL 100EAN: 4013339169900

　　动臂， 轻型， 73x105 mm， 0.6 kN， 钢， 镀锌带 DIN EN 10346， 包括附件

祁佳强 QQ：2850590582   手机：17744536447 电话：010-64714988-216 传真：010-64714988-668 邮件：2850590582@qq.com

　　东突

　　东突 7.0东突 8.0东突班EC000022用于电缆支撑系统的动臂

　　属性标识属性名称值标识价值装置标识单位

　　EF001438长度105EU570448毫米

　　EF000008宽度21EU570448毫米

　　EF000040高度73EU570448毫米

　　EF008339适用于电缆支撑系统宽度50 - 100EU570448毫米

　　EF000010执行EV007781阀杆动臂

　　EF005434角度90 - 90EU570383°

　　EF002918承载能力0.6EU570508克恩

　　EF007806适用于功能维护不

　　EF002169材料EV000179钢

　　EF006388不锈钢，染色不

　　EF001257材料质量EV000154其他

　　EF000139表面EV000283镀锌带材

　　EF000007颜色EV000494没有

　　EF000116拉尔编号无色

　　东突关键词

　　动臂吊手柄吊臂

　　支撑结构

　　包括配件

　　2 佛士 6X12， 1 佛士 10x25 F

　　长文章标题

　　动臂，重量轻，用于悬挂手柄安装，包括比例安装附件。

　　承重能力规格仅适用于充分锚定在承重基材上或根据规定安装在悬挂杆上的情况。

　　当前负载值是指仅用一个螺钉将动臂连接到吊钩。

　　用于型材 ： U 50/...

　　用于悬挂手柄： HUF 50/..

　　尺寸(近似尺寸) 接触高度 H ： 73 mm

　　支撑长度 L ： 105 mm

　　负载能力 F 在 L/2 ： 0.6 kN 在系统中经过

　　测试 材料动臂：钢，镀锌带，符合 DIN EN 10346 标准
KTUL150
KTUL200
KTUL250
KTUL300
KTUL400


　　Gewicht

　　Gewicht Mengeneinheit190 g/ St.

　　Nettogewicht in kg pro 10019 kg/ 100St.

　　Physische Artikeldimensionen

　　Höhe90,00 mm

　　Breite22,00 mm

　　Tiefe / Länge156,45 mm

　　Verpackungsstufen

　　20 Stück = 1 Karton

　　kleinste VPE

　　bevorzugte VPE

　　Länge260 mmBreite185,00 mmHöhe120,00 mm

　　Bruttogewicht4,09 kgVolumen0,006 m³

　　Mindestmenge20,00 St.Höchstmenge20,00 St.

　　720 Stück = 1 NDX-Gitterbox

　　Länge750 mmBreite750 mmHöhe730 mm

　　Bruttogewicht187 kgVolumen0,411 m³

　　Mindestmenge720,00 St.Höchstmenge720,00 St.

　　Ausschreibungstext

　　Ausleger, leicht, zur Hängestielmontage, einschließlich anteilmäßigen Befestigungszubehör.

　　Die Tragfähigkeitsangaben gelten nur bei ausreichender Verankerung mit dem tragenden Untergrund bzw. bei vorschriftsmäßigen Montagen an Hängestielen.

　　Die aktuellen Belastungswerte beziehen sich auf die Befestigung des Auslegers am Hängestiel mit nur einer Schraube.

　　für Profil : U 50/...

　　für Hängestiel : HUF 50/..

　　Abmessungen (ca. Maße)

　　Auflagehöhe H : 73 mm

　　Auflagelänge L : 105 mm

　　Tragfähigkeit F bei L/2 : 0,6 kN im System geprüft

　　Werkstoff Ausleger : Stahl, bandverzinkt nach DIN EN 10346

　　NIEDAX Modell-Nr. : KTUL 100

　　EP Material___________ EP Lohn__________

　　Einheitspreis/Stueck

　　Sicherheit & Umwelt

　　REACH-Datum10.06.2022

　　REACH-InfoKonform

　　RoHS-InfoKonform

　　Ursprung & Außenhandel

　　HerkunftslandDE

　　HerkunftsbundeslandRP

　　Statistische Warennummer73089059

　　Klassifizierung eCl@ss

　　aktuelle VersioneClass 9.0

　　aktuelle Version/Klasse27400506

　　vorletzte VersioneClass 8.1

　　vorletzte Version/Klasse27400506

　　Klassifizierung ELDAS

　　ELDAS Artikelnummer127083108

　　Systemübersicht

　　SYUE-KR-0005-BSystemübersicht Deckenabhängung HUF 50/... und HDUF 50/...

　　Informationsseiten, allgemein

　　PICT-NX-0001-DE-GNiedax Pictogramme

　　AINF-NX-0002-DE-BInformationen Verzinkter Stahl

　　Step-Dateien

　　Step-DateiNDX_KTUL_100_MED_214.step
