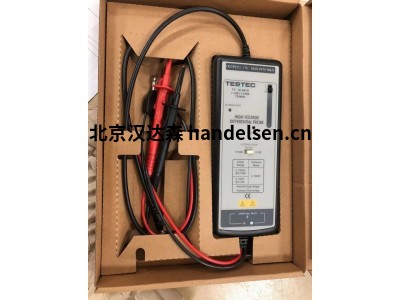

Testec TT-SI-51 探头
Testec TT-SI-51 探头
TESTEC TT-SI 5150MHz差分探头
TESTEC TT-SI 5150MHz差分探头通过使传统示波器能够显示和测量电路内波形参考高共模电压，TESTEC TT-SI 5150MHz差分探头差分探头扩展了测量示波器在电子功率转换器、逆变器、电机速度控制、开关模式电源，TESTEC TT-SI 5150MHz差分探头以及许多其他应用。
Testec TT-SI-51 探头技术数据：
环境工作温度
-10 至 40℃
环境储存温度
-30～70℃
环境工作湿度 25% 至 85% RH
环境储存湿度 25 至 85% RH
BNC 电缆长度 125cm
输入引线长度 50cm
重量 300gms
尺寸 (LxWxH) 111mm x 22mm x 14mm
* 电压限制是 DC+Peak AC 和 RMS 值中的较小者。
.提供的电压必须小于 16V 和大于 3.3V，否则探头可能
损坏或无法正常操作。
对于电源极性错误，内置电路将保护探头，不会有危险或
会发生损坏。
当电池电压过低时，面板上的电源指示灯会变暗
然后区分。
带宽 DC 至 50MHz (-3dB)
衰减比 1/100
精度 ±1%
上升时间
输入阻抗
<7ns
4MΩ//7pF 每侧接地
输入电压*
- 差分范围 ±700V(DC+Peak AC) 或 600Vrms
- 共模范围 ±1400V(DC+Peak AC) 或 600Vrms
- 绝对最大值。电压 ±1400V(DC+Peak AC) 或 600Vrms CAT II
（输入到地）
输出
- 摆动（进入 5kΩ 负载）±7V
- 偏移（典型值）<±1mV
- 噪音（典型）
- 源阻抗（典型）
CMRR（典型值）
0.3mVrms
50Ω
-90dB @60Hz, -55dB @1MHz
电源要求** 电源适配器（6VDC/90mA 或 9VDC/70mA）
（三种电源选择） 可拆卸电池组（4xAA 电池）
电源线
电源适配器的可选扩展插头
- 输入 1 个额定电流为 1A 的插孔。
- 输出 三个额定电流为 1A 的插头。
Testec TT-SI-51 探头
Testec TT-SI-51 探头
检验程序
将 BNC 输出连接器连接到通用示波器的垂直输入端。
将合适的电源连接到此探头，然后打开它。
将示波器设置为 DC 耦合和 1V/div。 在显示屏上居中跟踪。
将探头的输入连接到电源线。
| 张曼丽 QQ：3541447690 手机：18500768072 电话：010-64714988-195 传真：010-84786709-667 邮件：sales95@handelsen.cn |
 |
 |
然后，示波器屏幕上会显示适当幅度的 50Hz/60Hz 正弦波，这表示探头工作正常。
