Heinrichs涡街流量计 应用：测量液体、气体和蒸汽
Heinrichs涡街流量计 应用：测量液体、气体和蒸汽
常用型号
Heinrichs ZUB-KAB-12K005
| 郭浪 QQ：2853369882 手机：18518269212 电话：010-64714988-196 传真：010-84786709-667 邮件：sales16@handelsen.cn |
 |
 |
常用型号
Heinrichs ZUB-KAB-12K005
Heinrichs BGN-S25-309BP000-0-S50-0-H
Heinrichs BGN-S25-309BM0G0-0-S56-X-H
Heinrichs BGN-S50-321BT000-0-S50-0-H
Heinrichs BGN-S25-309BP000-0-S50-0-H
Heinrichs TSK-S213RJ1U5V0-0-S21-0-H
Heinrichs BGN-S50-206RR0G0-0-S56-0-H
Heinrichs BGF-S50-321BUPO0-0-S27-0-H
Heinrichs BGN-S50-321BS000-0-S56-0-H
Heinrichs BGN-S15-201RG0G0-0-S50-0-H
产品介绍

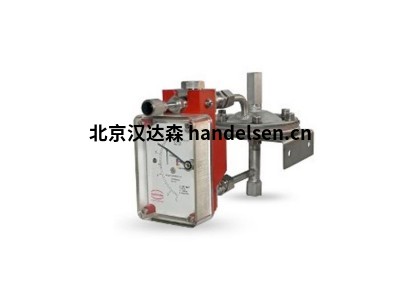

全金属流量计
型号代码：BGN-S25-309BM0G0-0-S56-X-H
编号。 ：70012084
类型：BGN-120-25 / 40B1-1000-ES-EX-DISTANZRING
工作方式
测量原理：浮子
安装条件
安装位置：垂直
流动方向：从下到上
特征值
测量偏差（本地）：最终值的+/- 2.0％
测量偏差（模拟）：最终值的+/- 2.5％
工艺条件
显示范围[Nm³/ h]：5-30
介质：氮气
密度[kg /m³]：1.25
粘度[mPa·s]：0.0166
处理温度[°C]：25
过程压力[巴巴]：1.2
结构构造
材质：1.4571 / 1.4404
材质法兰：1.4571 / 1.4404
浮动材质：1.4571 / 1.4404
物料测量环：1.4571 / 1.4404
测量环：22 mm-包括间隔环
符合参考号：BG-2090
阀门耐压：40 bar
过程连接：DN25 PN40形式B1 DIN EN 1092-1
安装长度[mm]：250
附加设备：
-电气变送器，由Heinrichs Messtechnik制造
带有HART®协议的ES-EX型
DMT 00 ATEX E 075 / II2G Ex ia IIC T6
2线版本，内部计数器
电源24 VDC，负载450欧姆
输出：
模拟量（Ex ia）：4-20 mA，流量“ 0” = 4 mA
-用于1.4571 / 1.4404的浮子的气体阻尼
-封面：黑色
-M20x1.5电缆密封套
-标记号：：请
原产国：德国
说明文件：
操作你维护说明（纸质表格）
涡街流量计
应用
可靠地测量液体、气体和蒸汽。
在管道中轻轻一按即可精确测量质量或体积流量。
可靠性
全焊接传感器，因此传感器头无密封。
接液部件：不锈钢316L
特殊功能
带压缩接头或填料压盖的插入式流量计，适用于管道尺寸从 DN80 (3") 到 DN600 (24")
高达 400°C (750°F) 的高温版本
工作压力：100 bar(1500 磅/平方英寸)
使用 3 个传感器元件，确定以下参数：
体积流量、质量流量、温度、压力、密度
技术数据
精度
过程变量： 液体、气体和蒸汽
体积流量： (L) ±1.2% of Rate (G&S)± 1.5% of Rate
质量流量：(L) ± 1.5% of Rate (G&S) ±额定值的 2.0%
温度：(L) ± 1°C (± 2°F) (G&S) ± 1°C (± 2°F)
压力：(L) ± 0.3% FS (G&S) ± 0, 3 % FS
密度：(L) ± 0.3% 读数 (G&S) ± 0, 5% 读数
重复性
质量流量：±0，速率的 2%
体积流量：±0，流量的 1%
温度：±0.2°F (±.1°C)
压力：满量程的±0.05%
密度：读数的±0.1%
超过 12 个月的稳定性
质量流量：±0，流量的2%
体积流量：可忽略不计
温度：± 0, 5°C (±0,9°F)
压力：满量程的±0.1%
密度：读数的±0.1%
响应时间
从 1 到 100 秒可调
过程和环境温度
标准温度：-40 至 260°C（-330 至 500°F）
工艺高温：高达 400°C (750°F)
工作环境：-40 至 60°C（-5 至 140°F）
环境储存：-40 至 85°C（-40 至 185°F）
电源要求（取决于型号）
12-36 VDC 回路供电
直流选项：12-36 VDC，
AC 选项：100-240 VAC，50/60Hz
显示
字母数字 2 行 x 16 字符 LCD 数字显示
6 个按钮用于全场配置
显示可旋转 90° 间隔
输出信号
模拟：4-20 mA，回路供电（体积计）
警报：固态继电器，40 VDC
累加器脉冲：50ms 脉冲，40 VDC
体积：1 个模拟，1 个累加器脉冲
多变量：最多 3 个模拟信号、3 个警报、1 个累加器脉冲
