VAC栅极驱动变压器 用于IGBT的栅极驱动变压器
VAC栅极驱动变压器 用于IGBT的栅极驱动变压器
产品介绍

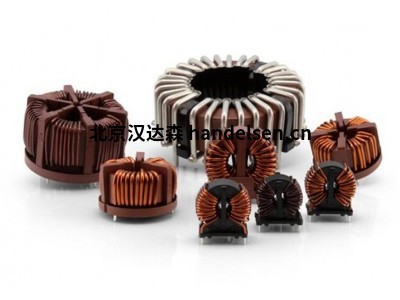

VAC纳米晶体共模扼流圈
VAC栅极驱动变压器 用于IGBT的栅极驱动变压器
产品介绍
| 郭浪 QQ：2853369882 手机：18518269212 电话：010-64714988-196 传真：010-84786709-667 邮件：sales16@handelsen.cn |
 |
 |
基于纳米晶玻璃纤维的共模扼流圈 （CMC） 可在紧凑型设计中提供最高的衰减，满足各种 EMI 要求。广泛的标准类型产品组合为单相和三相应用以及 4 相 CMC 提供解决方案。®
好处：
由于高磁导率和饱和磁化，体积小，衰减高
广泛的标准产品组合
平坦的温度特性
提供高电流或高电压解决方案

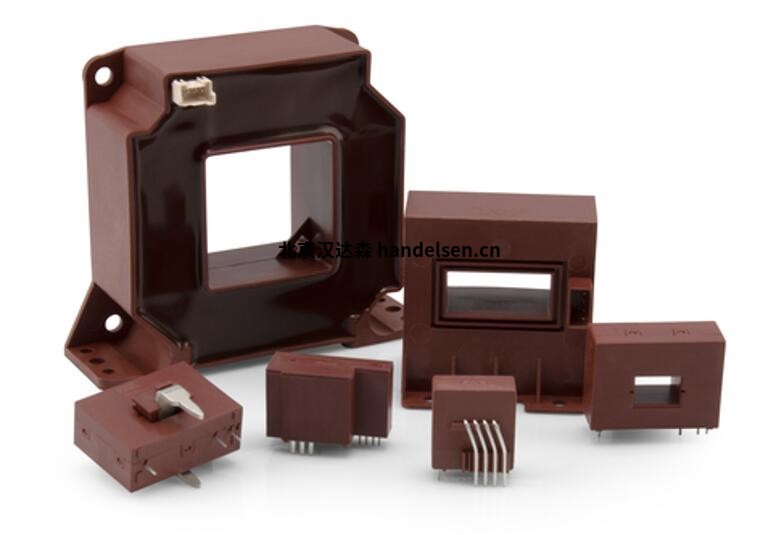

VAC电流互感器
用于 50 Hz/60 Hz 电表的电流互感器需要具有最高磁导率和线性度的磁芯材料。
好处：
宽温度范围内的低相位幅度误差
宽电流范围（6 A 至 200 A）
屏蔽版本
非常紧凑的直流耐受版本，适用于 IEC 仪表
ANSI 类型从 20 A 到 320 A
VAC栅极驱动变压器
用于IGBT的栅极驱动变压器是驱动电路中的关键元件，它为中间电路和低压控制侧之间的开关和保持安全的电流隔离提供必要的电源。
通过使用纳米晶VITOPERM作为核心材料，真空施梅尔茨栅极驱动变压器结合了高功率密度和高绝缘强度。
好处：
增强绝缘
低耦合电容
低漏感
紧凑型设计中的大电压时间区域
技术参数
设计 表面贴装或四氢呋喃
传输比率（典型值） 1：1 至 1：3
绕组数量（典型值） ≤ 4
标准 61558-2-16 或 61800-5-1
开关频率 ≤ 100千赫
电压时间区 ≤ 1，000 μV
权力 ≤ 45 VA
主电感 1-5 毫安
漏感 ≤ 10 μH
耦合电容 ≤ 15 pF
常用型号
VAC T60404-B4721-X021
VAC T60404-P4640-X10084
VAC T60004-L2130-W352
VAC T60404-N4644-X053
VAC SEH23A-D0025-L010
VAC T60006-L2020-W409
VAC T60006-E4010-W534
VAC T60006-E4010-W663
VAC T60404-N4646-X100
VAC T60404-N4644-X200
VAC T60006-L2025-W380
VAC T60403-D4097-X055
VAC T60004-L2020-W374
VAC T60004-L2060-W463
