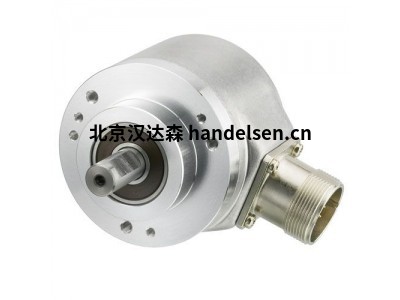

德国Hengstler ACURO AC36 旋转编码器

客户对我们丰富的经验和称职的服务、应用知识和高度的灵活性表示赞赏，这是我们提供不同产品变体的结果。此外，我们可以通过提供量身定制的应用项目来有效地支持我们的客户。



HENGSTLER 的 ACURO 值旋转编码器提供创新的工程设计、易于操作和优化的功能可靠性。基于平台的概念实现了特别紧凑的结构和模块化的内部组件。由于采用了这种复杂的模块化系统，HENGSTLER 始终能够为涉及电机反馈和自动化的应用提供正确的变体。这些旋转编码器配备开放式 BiSS 传感器接口，是满足所有要求并为未来做好准备的理想选择。



我们的主要之一是针对定制应用程序的项目管理。这是基于在机电、机械、气动和电子等关键领域的多年经验，这反映在整个 HENGSTLER 产品系列中。

Hengstler ACURO AC36 是一款光学旋转编码器，带有多圈齿轮箱和光学扫描，尺寸 36 mm。它配备实心轴并与标准增量编码器物理兼容。由于结构紧凑，AC36 可以直接替代相应的增量编码器。因此，可以在设备制造和医疗工程中充分利用绝对编码器的技术优势，这只是众多应用中的两个。机械概念基于安装在双滚珠轴承中的轴组件。AC36 补充了 ACURO 工业产品系列，同时提供与 58 mm 变体相同的性能数据，但器件尺寸更小。

技术资料

外壳直径 [mm]38.1 毫米

实心/空心轴

空心 8 毫米

实心 6 毫米

防护等级外壳IP50 / IP64

工作温度 [°C]-40 ... +100 °C

住房选择铝

联系电缆

电气

转数 [rpm]10,000 转

分辨率 ST [位]12 ... 19 位

分辨率 MT [位]12 位

界面BiSS / SSI



轮毂直径d1/d2订购代码

波纹管接头6 mm/6 mm 3 520 068

圆盘联轴器6 mm/6 mm 0 070 663

隔离盘式联轴器6 mm/6 mm 3 520 081

隔离盘式联轴器6 mm/10 mm 3 520 082

塑料联轴器5 mm/6 mm 3 520 033

塑料联轴器6 mm/6 mm 1 761 026

螺旋联轴器（19/28）5 mm/6 mm 3 520 035

螺旋联轴器（19/28）6 mm/6 mm 0 070 653

螺旋联轴器（25/32）6 mm/9,53 mm 3 520 052

螺旋联轴器（25/32）6 mm/10 mm 3 520 066



Hengstler AC58 系列包括一系列具有光学扫描功能的绝对旋转编码器，适用于许多不同的应用领域。58 mm 编码器提供实心轴和空心轴版本，可满足几乎所有工业应用和涉及电机反馈的苛刻应用的要求。在单圈和多圈版本中，这些编码器的分辨率高达 34 位（单圈 22 位，多圈 12 位，具体取决于接口）。除了通过 SSI/BiSS 进行连接外，还有许多其他接口，例如 EtherCAT、Profinet、Profibus、CANopen、CANlayer2、DeviceNet、Interbus 和 SUCOnet。

Profinet 编码器亮点 - ACURO AC58

单圈和多圈绝对值编码器

广泛的温度范围：-40 至 +100°C

分辨率：高达 34 位（单圈 22 位，多圈 12 位，取决于接口）

结构紧凑：50 毫米长

高 EMC 兼容性

技术资料

外壳直径 [mm]58 毫米

实心/空心轴

空心 9,52 ... 14 毫米

实心 6 ... 12 毫米

防护等级外壳IP50 / IP64 / IP67

工作温度 [°C]-40 ... +100 °C（取决于使用的接口）

住房选择铝

联系

电缆

巴士罩

M12连接器

M23连接器

连接器

PT 连接器

转数 [rpm]6,000 ... 10,000 转

分辨率 ST [位]10 ... 22 位

分辨率 MT [位]4 ... 12 位

界面

BiSS / SSI

CANopen

CANLayer2

现场总线

设备网

国际巴士

平行

SSI + 增量

SSI 可编程

苏科网

EtherCAT

Profinet
