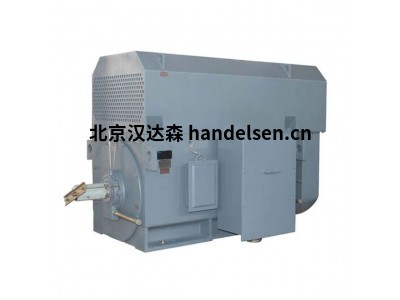

德国AC-MOTOREN三相电机IE4OM35LX600

陈华丽 QQ：2351635597   手机：18519260275 电话：010-64714988-172 传真：010-84786709-667 邮件：sales65@handelsen.cn

三相异步电动机AWM 355 LX 6/SPE

IE4OM35LX600

一般数据

电机类型3~

型号名称AWM

框架尺寸355

安装B3

帧执行L

框架材料铸铁

绝缘等级F/B

DE顶部接线盒位置

接线盒方向电缆压盖至右侧

重量（kg）1.855,00

旋转方向右/左

振动等级A

平衡方法半键

冷却类型IC411

根据IEC 60034-1执行

噪声级IEC 60034-9

电气数据

功率1 50Hz（kW）250,00

功率1 60Hz（kW）300,00

频率（Hz）50/60

电压50Hz（V）400/690

电压60Hz（V）460/795

电压/频率容差（不

有效范围电压）

范围B

连接Δ/Y

电杆6

效率100 50Hz（%）96.5

效率75%50Hz（%）96.6

效率50%50Hz（%）93,6

效率100 60Hz（%）96.5

功率因数0.86

启动电流（Ia/In）8.0

起动扭矩（Ma/Mn）2.0

击穿扭矩（Mk/Mn）2,3

电流50Hz（A）434,82/252,19

电流60Hz（A）453,72/263,16

有效C.l.50Hz IE4

有效Cl.60Hz IE4

电机特性

颜色RAL7030

油漆表面有光泽

防护等级IP55

电缆密封套尺寸（电缆连接）2xM72x2

电缆压盖尺寸（可选）M25x1.5

电缆密封套类型标准

轴端（mm）100 x 210

轴材料C45

NDE塑料风扇规格

机械数据

扭矩（Nm）2411、6/2411、6

转速（1/min）990/1188

轴承DE 6322.C3

轴承NDE 6320.C3

轴承DE固定轴承的安装

轴承NDE松动轴承的安装

轴承寿命（h）20000

惯性矩（kgm²）14

影响因素

负载S1

环境温度（°C）-20至+40

位置高度（m）1000

其他选项

保护绕组PTC 150°C

DE+NDE润滑装置
