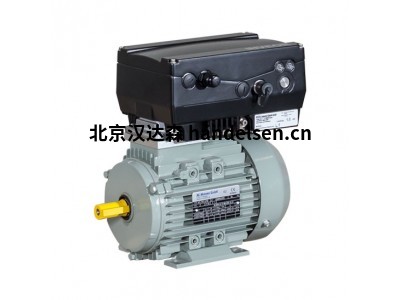

德国AC-MOTOREN三相电机AC05A4000001H
| 陈华丽 QQ：2351635597 手机：18519260275 电话：010-64714988-172 传真：010-84786709-667 邮件：sales65@handelsen.cn |
 |
 |
三相异步电动机FCPA 56 A 4
AC05A4000001H
一般数据
电机类型3~
类型名称FCPA
框架尺寸56
安装B34b
框架材料铝
绝缘等级F/B
DE顶部接线盒位置
接线盒方向电缆压盖至右侧
重量（kg）3.60
旋转方向右/左
振动等级A
平衡方法半键
冷却类型IC411
根据IEC 60034-1执行
噪声级IEC 60034-9
电气数据
功率1 50Hz（kW）0,06
功率1 60Hz（kW）0,07
频率（Hz）50/60
电压50Hz（V）220-240/380-420
电压60Hz（V）220-280/380-480
电压/频率公差（范围电压无效）
范围B
连接Δ/Y
电杆4
效率100 50Hz（%）56
效率100 60Hz（%）56
功率因数0.69
启动电流（Ia/In）4
起动扭矩（Ma/Mn）2
击穿扭矩（Mk/Mn）2,1
电流50Hz（A）0.39/0.22
电流60Hz（A）0,42/0,24
电机特性
颜色RAL7030
油漆表面有光泽
防护等级IP55
电缆密封套尺寸（电缆连接）1xM20x1,5 1个盲塞
电缆密封套类型标准
轴端（mm）9 x 20
轴材料C45
NDE塑料风扇规格
法兰尺寸105
机械数据
扭矩（Nm）0.43/0.42
转速（1/min）1340/1608
轴承DE 6201.ZZ.C3
轴承NDE 6201.ZZ.C3
轴承DE松动轴承的安装
轴承NDE松动轴承的安装
轴承寿命（h）20000
允许径向载荷（X/2）（N）362
允许径向载荷（X0）（N）400
允许径向载荷（Xmax）（N）325
允许轴向载荷B3、B5、B35、B14、B34（N）350
允许轴向载荷V1、V3、V19、V18（N）335
惯性矩（kgm²）000023
影响因素
负载S1
环境温度（°C）-20至+40
位置高度（m）1000
型号：
UM0B2100002
UM08B2100000
IE2AC08A8002
IE2AC08A8005
IE2AC08A8008
IE2AC08A8011
IE2AC08A8014
IE2AC08A8017
IE2AC08A8020
IE2AC08B8001
IE2AC08B8003
1E2AC08B8005
IE2AC08B8007
IE2AC08B8009
IE2AC08B8011
IE2AC08B8013
IE2AC08A6001
IE2AC08A6004
IE2AC08A6007
IE2AC08A6010
IE2AC08A6013
IE2AC08A6016
IE2AC08A6019
IE2AC08A400
IE2AC08A4004
IE2AC08A4006
IE2AC08A4009
IE2AC08A4012
IE2AC08A4015
IE2AC08A4018
IE2AC08B600
IE2AC08B6002
IE2AC08B6004
IE2AC08B6006
IE2AC08B6008
IE2AC08B6010
IE2AC08B6012
IE2AC08A2003
IE2AC08A2001
IE2AC08A2016
IE2AC08A2014
