德国storz ZBD 3501 标准液压缸气缸

陈华丽 QQ：2351635597   手机：18519260275 电话：010-64714988-172 传真：010-84786709-667 邮件：sales65@handelsen.cn

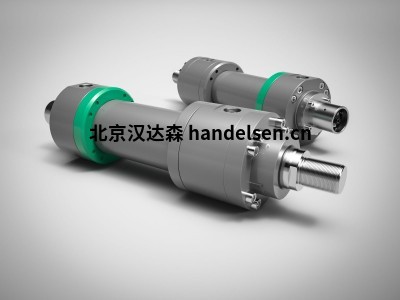

storz ZBD 3501 – 标准液压缸 – 标称压力 350 bar (35 MPa)

小贴士：此 STORZ 液压缸系列专为准静态操作中高达 350 巴的系统压力而设计。

每个气缸直径都分配有面积比 j=2 的活塞杆直径

所有活塞杆均经过感应淬火和镀硬铬处理

在 4 种常见的安装类型中

请注意：不适用于以高频和脉动负载为主的应用

技术数据

公称压力： 350 巴（35 兆帕）

静态测试压力： 375 巴（37.5 兆帕）

活塞直径： 50-100 毫米

面积比j： 2个

温度范围： -20…+80 °C

粘度范围： 10…600 平方毫米/秒

升降速度： 0-1 m/s 取决于密封变体

工作介质： 符合 DIN 51524 的矿物油，HFD 流体 HFA、HFB 和 HFC 流体可通过特殊设计实现

Type: ZBD 3501 - 80/56- B- 250 - LE3C1CG.

storz ZBD 2512 – 差动液压缸 (CDH1) – 标称压力 250 bar (25 MPa)

小贴士：标称压力为 250 巴的 STORZ ZBD 2512 系列液压缸可与 CDH1 系列互换。

由于安装尺寸、安装长度、表面比、活塞杆端和连接螺纹的定义，国际互换性 /li>

带和不带终端位置阻尼的气缸安装尺寸相同

两个杆直径分配给每个活塞直径作为标准

可选择 6 种安装类型和 6 种密封变体作为标准

管路连接位置以及排气、启动阀和节流螺钉可自由配置，标准（提到的顺序）1、2、3、4。

请注意：请单独订购附加组件。

技术数据

公称压力： 250 巴（25 兆帕）

静态测试压力： 375 巴（37.5 兆帕）

活塞直径： 40-250 mm（大于特殊版本）

面积比j： 1,6 和 2

温度范围： -20…+80 °C

粘度范围： 10…600 平方毫米/秒

升降速度： 0 – 1 m/s 取决于密封变体

工作介质： 符合 DIN 51524 的矿物油，HFD 流体 HFA、HFB 和 HFC 流体可通过特殊设计实现
