德国storz ZB 2001标准液压缸气缸

陈华丽 QQ：2351635597   手机：18519260275 电话：010-64714988-172 传真：010-84786709-667 邮件：sales65@handelsen.cn

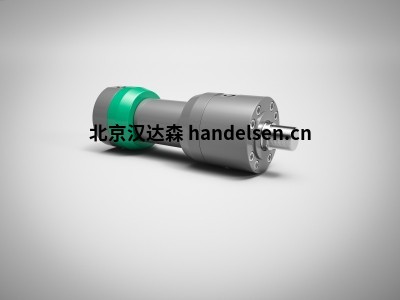

storz ZB 2001 – 标准液压缸 (Storz Standard) – 标称压力 160 bar (16 MPa)

小贴士：STORZ ZB 2001 液压缸系列是为一般工业用途设计的焊接缸系列。

提供 6 种不同的安装类型和多种密封变体，适用于应用

用于液压系统技术优化和效益设计的窄直径级配

一种气缸尺寸（j=1.4 和 j=2）有 2 种活塞杆直径可供选择

活塞杆有镀硬铬、感应淬火或感应淬火和镀硬铬选项

技术数据

公称压力： 160 巴（16 兆帕）

静态测试压力： 240 巴（24 兆帕）

面积比j： 1,4 和 2

温度范围： -20…+80 °C

粘度范围： 10…600 平方毫米/秒

升降速度： 0-0,5 米/秒

工作介质： 符合 DIN 51524 的矿物油，HFD 流体 HFA、HFB 和 HFC 流体可通过特殊设计实现

Type: ZB 2001 - 80/ 45- SG-500-AG1B.

storz ZBD 1611 – 标准液压缸 (ISO 6020/1) – 公称压力 160 bar (16 MPa)

小贴士：标称压力为 160 bar 的 STORZ 液压缸系列 ZBD 1611 符合 ISO 标准 6020/1 和 VW 标准 39D920。

由于固定尺寸、安装长度、面积比、活塞杆端和连接螺纹的定义，国际互换性

带缓冲和不带缓冲的气缸安装尺寸相同

两个活塞杆直径作为标准分配给每个活塞直径（相应的面积比 j=1.4 和 j=2）

线路连接、通风和节流螺丝可在其位置自由选择

8 种标准紧固类型和 6 种密封变体作为标准

技术规格

公称压力： 160 巴（16 兆帕）

静态测试压力： 240 巴（24 兆帕）

活塞直径： 25-200mm

面积比j： 1.4 和 2

温度范围 -20…+80 °C

粘度范围： 10…600 平方毫米/秒

提升速度： 0 – 1 m/s 取决于密封变体

工作介质： 符合 DIN 51524 的矿物油，HFD 流体 HFA、HFB 和 HFC 流体可通过特殊设计实现

Type: ZBD 1611 - 63/36 - MT4 - 300 - RG - 22 - B1C - G11 - E33.
