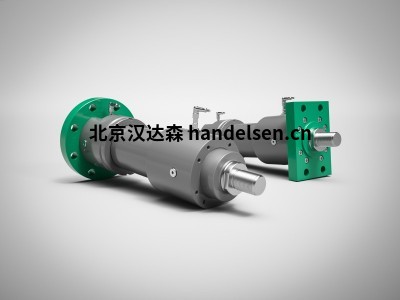

德国storz ZBI 1611标准液压缸气缸
陈华丽 QQ:2351635597 手机:18519260275 电话:010-64714988-172 传真:010-84786709-667 邮件:sales65@handelsen.cn |
storz ZBI 1611 – 标准液压缸 (ISO 6020/1) – 公称压力 160 bar (16 MPa) 感应式查询
小贴士:STORZ 液压缸 ZBI 1611 是为补充 ZBD 1611 缸系列而开发的。液压缸有内置的接近开关来报告终端位置。
用于对活塞终端位置、冲程数或冲程顺序进行电气监控,无需任何用于连接外部限位开关的复杂结构
设计用于 160 巴的标称压力
适用于 8 种紧固类型和 6 种密封变体的应用
安装尺寸符合 ISO 6020/1 和 VW 39D920
紧凑型非接触式接近开关,耐压高达 500 巴
通过插头连接进行电气连接
技术规格
公称压力: 160 巴(16 兆帕)
静态测试压力: 240 巴(24 兆帕)
活塞直径: 40-125mm
面积比j: 1.4 和 2
温度范围: -20…+80 °C
粘度范围: 10…600 平方毫米/秒
提升速度: 0 – 1 m/s 取决于密封变体
工作介质: 符合 DIN 51524 的矿物油,HFD 流体
HFA、HFB 和 HFC 流体可通过特殊设计实现
电气数据
工作电压U: 10-30V
开关距离Sr: 1.2 +/-0.2 毫米
开关滞后: <开关距离的 20%
空载电流: <=10mA
载流量 IA: <=200mA(在 80°C 时)
再现性 R: <=5%
开关频率: 1kHz
工作温度: -20…+80 °C
输出函数: 更近
剩余电流红外线: <=80 µA 在开关锁定的负载电路中
机械数据
筑屋材料: 料号:4104
连接类型: 连接器
电缆类型: 3m电缆,3×0.34mm
防护等级: DIN 40050 IP68
Type: ZBI 1611 - 63/36- MT4-300-RG-22.B1C .G11 - E04- J33.1
storz ZBD 1001 标准液压缸 (DIN 24336) – 标称压力 100 bar (10 MPa)
温馨提示:安装尺寸符合 DIN 24336 标准的 STORZ 液压缸 ZBD 1001 可与该标准框架内的其他品牌完全互换。
符合 ISO 6022(250 巴)和 ISO 6020/1(160 巴)标准的系列的合乎逻辑且一致的补充。
已经标准化的附件可用于符合 DIN 24333、ISO 6022、ISO 6020/1 和 DIN 24336 的所有气缸系列
11 种附件,应用范围更广
技术规格
公称压力: 100 巴(10 兆帕)
静态测试压力: 150 巴(15 兆帕)
活塞直径: 25-100mm
面积比: 1.25
温度范围 -20…+80°C
粘度范围: 10…600 平方毫米/秒
提升速度: 0-0.5米/秒
工作介质: 符合 DIN 51524、51525 的矿物油
(其他可能作为特殊版本)
ZBD 1001-80/36-CA-200-PG0B1CG.
