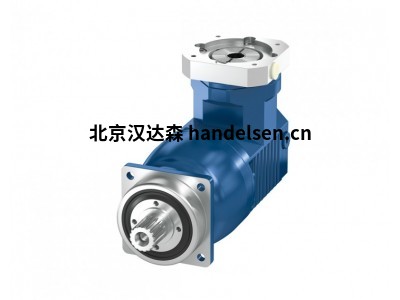

vogel SK系列带实心轴的锥齿轮减速箱
SK系列带实心轴的锥齿轮减速箱
比率： i 3,0 – 10,0
加速扭矩：T 2max[牛米] 54 – 217
输出轴额定扭矩：T 2N[牛米] 40 – 150
反弹： j[arcmin] 2 – 5
输入速度：N 1[分钟-1 ]6500 – 7500
轮齿：SK(N) 050 – SK(N) 200
方向旋转方向：面对C和A时方向相反
效率：尺寸 050 η ~0.95
尺寸 100 η ~0.95
尺寸 200 η ~0.94
寿命：20000小时
允许的
变速箱温度
外壳：-10 °C 至 +90 °C
润滑：终身润滑
表面保护：底漆 RAL 9005 黑色
保护等级：IP 54
SK(中) 050
比率 i 3 4 5 6 7 8 9 10
加速扭矩（每小时最多 1000 次循环） T2bzul Nm 54 54 54 51 51 30 27 23
输出额定扭矩
(带 n1Nzul) T2Nzul Nm 40 40 40 35 35 22 20 16
急停扭矩（变速箱期间允许 1000 次寿命）
T2Notzul Nm 72 72 72 70 70 40 36 30
允许的平均输入速度
（使用 T2Nzul 和 20 °C 环境温度） n1mzul min-1 4000 4000 4000 4000 4000 4000 4000 4000
输入速度 n1maxzul min-1 7500
齿隙* j arcmin 标准 ≤ 5 / 减小 ≤ 3
扭转刚度 C Nm/arcmin 根据要求
径向载荷（参考输出轴上的轴心） F2rzul N 900
轴向载荷（参考输出轴的轴心） F2azul N 700
重量 m kg 约3,2
运行噪音（n1 = 3000 min-1 无负载） LPA dB(A) 约65 / 距离 1 m
惯性
SK(N) 100
比率 i 3 4 5 6 7 8 9 10
加速扭矩（每小时最多 1000 次循环） T2bzul Nm 93 93 93 72 70 70 70 48
输出额定扭矩(带 n1Nzul) T2Nzul Nm 68 64 64 50 48 48 48 35
急停扭矩（变速箱期间允许 1000 次寿命）
T2Notzul Nm 124 124 124 96 94 94 94 64
允许的平均输入速度
（使用 T2Nzul 和 20 °C 环境温度） n1mzul min-1 4000 4000
输入速度 n1maxzul min-1 7500
齿隙 j arcmin 标准 ≤ 5 / 减小 ≤ 3
扭转刚度 C Nm/arcmin 根据要求
径向载荷（参考输出轴的轴心） F2rzul N 1400
轴向载荷（参考输出轴上的轴心） F2azul N 1000
重量 m kg 约5,4
运行噪音（n1 = 3000 min-1 无负载） LPA dB(A) 约65 / 距离 1 m
