Aplisens AS压力变送器

陈华丽 QQ：2351635597   手机：18519260275 电话：010-64714988-172 传真：010-84786709-667 邮件：sales65@handelsen.cn

Aplisens压力变送器AS适用于测量气体、蒸汽和液体的压力。它可以应用于供水系统和热力工程。

建设

有源传感元件是一个压阻硅传感器，通过隔膜和特别选择的计量液体与介质分离。电子设备放置在

外壳防护等级IP65。电气连接采用DIN EN 175301-803连接器。

安装

变送器不重，因此可以安装在安装上。对于蒸汽或其他热介质的压力测量，应使用虹吸管或脉冲管。安装在变送器上游的针阀简化了安装过程，并能够更换变送器。

计量学参数

精度0,4%

滞后，重复性0,05%

超压极限4×范围

热补偿范围0÷70°C

热误差性：0,2%/10°C

长期稳定性0,5%/年

技术数据

防护等级IP65

湿部件材料00H17N14M2（SS316L）

外壳材料0H18N9（SS304）

电气参数

输出信号4÷20 mA，双线传输

0÷10 V，三线传输

电源10…36 VDC–双线传输

8…36 VDC–（规格版本）

13…30 VDC–三线传输

0,02A

U[V]8伏

R[]支持（用于电流输出）

负载电阻

20k雷亚尔（用于电源输出）

负载电阻

操作条件

工作温度范围（环境温度）–25÷80°C

介质温度范围：

25÷120°C–直接测量

25÷170°C–使用脉冲线测量

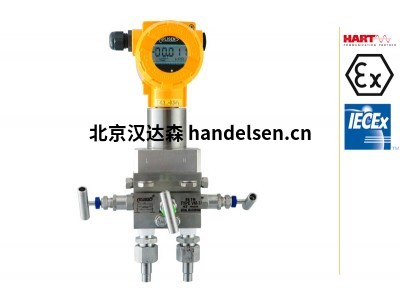

Aplisens智能压力变送器APCE-2000PD

安装

变送器不重，因此可以直接安装在装置上，无需额外的安装支架。当测量蒸汽或其他热介质的压力时，应使用虹吸管或脉冲管。位于变送器上游的针阀简化了安装过程，并可进行零点调整或更换变送器。当测量液位和压力（如食品和化学工业）需要特殊的工艺连接时，变送器配有Aplisens隔膜密封。目录的下一部分详细介绍了安装附件和全套隔膜密封件。变送器的电气连接应使用绞合电缆进行。应在安装通信器之前通信器的位置。

计量学参数

精度为校准范围的±0.1%

3年的长期稳定性Ł精度（对于标称测量范围）或5年的2倍精度

HS版本：精度为6年或精度为2倍，精度为10年

温度误差<±0.08%（FSO）/10°C0,1%（量程16÷19）

整个补偿范围内大±0,25%（FSO）（范围16÷19为0,4%）

热补偿范围-25…80°C

特殊版本：-40…80°C

附加电子阻尼0…60秒

电源电压变化导致的误差性：0002%（FSO）/V

电气参数

电源7.5…55 VDC（Ex ia 7.5…30 VDC）

输出信号4…20 mA+HART

00225AU[V]7,5V R[]sup-负载电阻WŁ

通信所需电阻小240 W

材料

润湿零件和隔膜：SS316L，哈氏合金C 276，Au

外壳：SS304

操作条件

工作温度范围（环境温度）-40…85°C

防爆型-40…80°C

介质温度范围-40…120°C

压力设备指令版本-40…100°C

超过120°C–使用脉冲管或隔膜密封进行测量注意：介质不得冻结在脉冲管中或靠近变送器的工艺连接处
