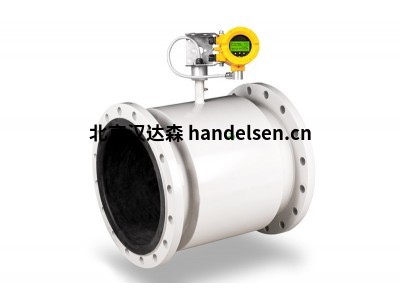

Aplisens PEM-100电磁流量计

陈华丽 QQ：2351635597   手机：18519260275 电话：010-64714988-172 传真：010-84786709-667 邮件：sales65@handelsen.cn

PEM-1000

公称尺寸：DN10...1000 / ANSI 0,5...24“

最大静压 1,6MPa

准确度：0.5% 或 0.2%

模拟输出：4...20mA

通讯接口：Modbus RTU / RS 485

脉冲输出（单向或双向）或频率输出

APLISENS电磁流量计

PEM-500

标称尺寸：DN 10...300 (ANSI 0,5...12")

最大静压 1.6 MPa、2.5 MPa 或 4 MPa

准确度 0,5%

输出信号 4 ÷ 20 mA，脉冲输出或频率输出

通讯接口 Modbus RTU / RS485

APLISENS法兰式喷嘴流量计

ZPK

公称压力PN6÷PN100

流量计口径DN25÷DN800

流量元件（节流孔、喷嘴）材质：不锈钢1.4301

结构元件材料：碳钢、奥氏体钢、不锈钢

温度高达 500°C

材质认证

计算依据 符合 PN-EN ISO 5167、ISO/TR 15377

Aplisens用于双向测量最小电导率为5 S/cm的液体的电磁流量计：

•酸、碱

•油漆

•粘贴

•水、废水等。

≥ μ

遵循法拉第磁感应定律，在磁场中运动的导体中感应出电压。在电磁测量原理中，流动介质就是运动导体。感应的电压与流速成正比，并通过两个测量电极提供给放大器。通过管道横截面积计算流量。直流磁场是通过交流极性的开关直流电流产生的。

测量原理：

测量系统

测量系统由变送器和传感器组成。

有两种版本可用：

•紧凑型：变送器和传感器组成一个机械单元PEM-1000ALW

•远程版本：传感器与变送器PEM-1000NW分开安装

灵活巧妙的装配系统

从紧凑型到远程型的轻松快速变化

适用于各种应用的创新型高功率发射机

传感器和变送器的坚固耐用外壳

Aplisens PEM-1000控制单元规范

介质电导率5S/cm

输入电阻1010

20 100Q10m/s时读数精度为0.5%

特殊版本：20 100Q10m/s时读数的0,2%（参考条件）*

低流量抑制可调，任意值

双向实际流量（l/s，m3/h，m3/s，其他）

累加器3个计数器：总计、正、负（m3，其他）

通过RS485配置LCD显示器/按钮或Modbus RTU

空管道检测循环，可配置

模拟输出4 20mA/500

主动输出（被动输出–应要求）

脉冲/频率输出大24V/10mA DC

频率模式下0,1…2000Hz

脉冲模式下高达500Hz

2状态输出OC 2，开路集电极，每个最大35V DC

电流绝缘，反极性保护

通信输出Modbus RTU/RS 485

电绝缘

2态输入5…35V DC/2mA

无源输入、电流绝缘、反极性保护

电源90..260V AC/50Hz/15VA

10…36V DC/15W（反极性保护）

防护等级IP66（可根据要求提供IP67）

环境温度-20…60°C

重量3.5kg

PEM-1000传感器规范

公称尺寸DN10 1000/ANSI 0.5“…40”

静压标准：1.6MPa（2.5MPa，4MPa，根据要求）

工艺连接法兰DIN、ANSI

环境温度-20 60 C

衬垫温度范围橡胶：-5 90 C

氯丁橡胶：0 80 C

聚四氟乙烯：-25 90℃

功率因数：-10 90℃

连接电缆标准：8m（其他要求）

电极材料316L（哈氏合金/钽）

衬里硬橡胶DN40 1000

氯丁橡胶DN40 1000

聚四氟乙烯DN15 500

PFA DN10型

外壳和法兰材料标准：碳钢

防锈漆

来自变送器的励磁线圈电源

线圈励磁隔离等级E

防护等级标准：IP67（根据要求为IP68）

电磁测量原理

附件接地环

Aplisens PEM-1000ALW

Aplisens PEM-1000NW
