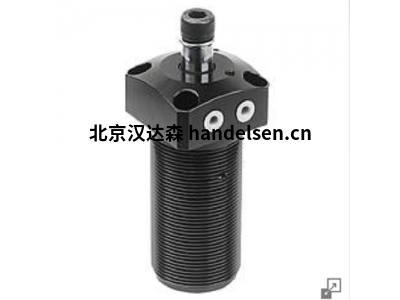

Norelem带法兰的摆动夹具应用说明
车身铝。
| 边庆杰 QQ：2850590584 手机： 18510057390 电话：010-64714988-214 传真：010-64714988-668 邮件：tk9@handelsen.cn |
 |
 |
活塞钢。
版本：
机身银色阳极氧化。
活塞硬镀铬
注意：
带法兰的旋入式气动摆动夹具适用于夹紧力低且必须清除夹紧点以便放置或移除工件的情况。
该设计可节省安装空间。旋入式螺栓可用于调节摆动夹的高度。夹具适用于夹具中的下沉式安装。摆动夹具的压缩空气端口位于法兰中。
由于夹具的双作用功能，压力用于向下和向上移动活塞。
回转夹的总行程由回转行程和夹紧行程组成。在夹紧过程开始时，夹紧臂执行 90° 摆动运动。当这个运动完成后，进行线性向下夹紧行程。工件只能使用夹紧行程进行夹紧。
摆动夹具的摆动动作不得受到限制。F1 = 最大允许工作压力为 6 bar 时。
带法兰的旋入式摆动夹可以使用DIN 70852开槽圆螺母（07590-05）从上方或下方固定。另一种选择是使用四个盖螺钉从上方将摆动夹固定到夹具上。
摆动夹只能使用润滑空气操作。
法兰上的紧固孔与螺纹法兰05610-20中的紧固孔尺寸相同。
提供用于紧固夹紧的螺钉和锁紧垫圈，可作为附件提供。
不提供夹紧臂和开槽圆螺母。
附属品：
05620 用于摆动夹具的夹紧臂。
07590-05 DIN 70852 开槽圆螺母。
