Sikla Simotec-浮动轴承 LC-HV 200
Sikla Simotec-浮动轴承 LC-HV 200
产品介绍
Sikla Simotec-浮动轴承 LC - HV
产品介绍
| 郭浪 QQ：2853369882 手机：18518269212 电话：010-64714988-196 传真：010-84786709-667 邮件：sales16@handelsen.cn |
 |
 |
高度可调的浮动轴承，用于在合适的表面上支撑滑动管道。在 2.5 毫米的齿形网格中进行高度调节。
当放置在钢梁上时，建议的最小法兰宽度为 80 毫米。
供货范围
上下部分用螺丝固定在一起，可以调节高度。滑板已经安装在下部。
技术规格
类型
LC - 高压 90 90 88.5...113.5
LC-HV 150 150 116...168.5
LC-HV 200 200 171...223.5
拧紧扭矩螺钉连接：
DN 15 - 40 40 桥上的螺丝 80
DN 50 - 200 50 桥上的螺丝 80
DN 250 - 300 60 桥上的螺丝 80
方面：
金属板：长 = 250 毫米 x 宽 = 100 毫米
包括滑板：长 = 256 毫米 x 宽 = 105 毫米
材料：
钣金件：钢，HCP
螺丝、螺母：钢，HCP
滑板：聚酰胺 6.0，玻璃纤维增强，黑色
温度范围滑板：-20°C 至 +130°C
介质温度 t f :-20°C 至 +300°C（如果 t f > 270°C，请移除滑板）

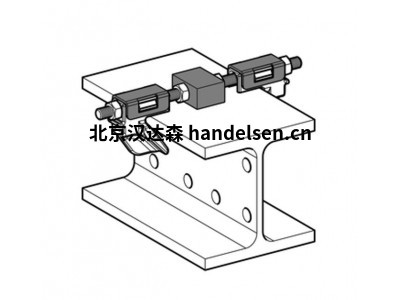

Sikla Simotec-浮动轴承 LR - H 20
浮动轴承作为滑动底座，用于公称宽度为 DN 15 至 DN 300 的管道，用于连接法兰宽度为 80 - 300 mm 且最大法兰厚度为 20 mm 的钢梁。
供货范围
预装配浮动轴承组包括：
2 个带滑动盖的夹紧钩
1 个滑动支架
1 个 M10 螺杆 + 相关螺母
部件
将预组装的张紧钩夹在托架上并拧紧螺母 (10 Nm)。光束宽度 < 100 mm 时，必须卸下 PA 支架的两个螺母。管子直接在 PA 支架上滑动，无需横向引导。如果应用需要在 Y 方向上更大的滑动距离 (> 40 mm) 或使用 > DN 100 的标称宽度，则建议使用更宽的 100 型滑动垫。
技术规格
类型 法兰宽度
80/120 80 - 120
140/160 121 - 160
180/220 161-220
240/260 221 - 260
280/300 261 - 300
材料：
张力钩：钢，HCP
螺杆、螺母：钢，HCP
PA滑垫：聚酰胺 6.0，30% 玻璃纤维增强，黑色
温度范围：-20 至 +130° C（在 PA 支撑处）
