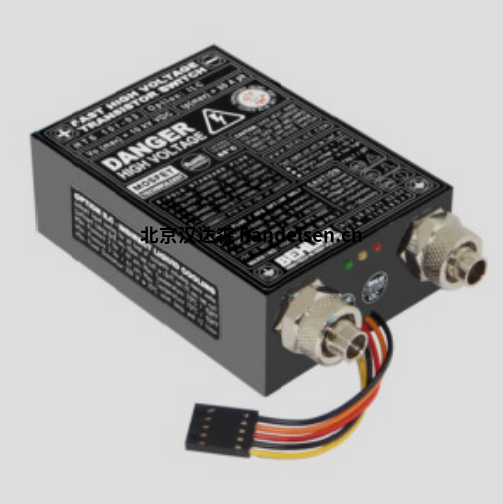

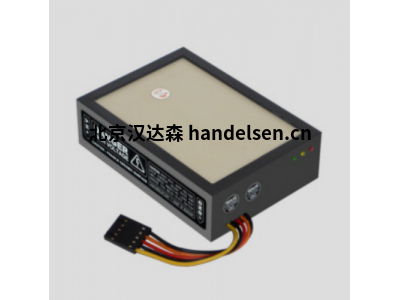

高压脉冲开关德国Behlke电子开关HTS-SCR系列

应用：激光和医疗行业 大学实验室 研究所等

1.基于可控硅技术的产品。

2.开关内部将多个可控硅串联或并联起来，组成SCR开关。

谭晶 QQ：2853369887   手机：18518172492 电话：010-64717020-116 传真：010-84786709-666 邮件：sales9@handelsen.cn

3.SCR开关在触发前，会处于截止的状态；通过低压触发信号触发后，会一直保持导通的状态，直到电流低于截止电流后，开关自动回到截止的状态，等待下一次的触发。

4.SCR高压脉冲开关特别适合大电流、高电压、切换速度要求不高的场合。

 快速推挽式开关（半桥）对感应负载的反向电流或增加的接线电感非常敏感。反向电流可能以不确定的方式导通本征（寄生）MOSFET二极管。这可能导致桥切换路径内的短路，进一步导致灾难性故障。请务必确保没有电流回到开关的输出端。这应该通过大的示波器测量来验证。实际工作电压的10％。请将足够的缓冲电容（是陶瓷类型）直接连接到HV输入，并在输出长的情况下使用足够的串联阻尼电阻。 MOSFET开关的电感负载需要一个快速的续流二极管网络（串联阻塞二极管+并联续流二极管）。该保护二极管网络可以通过BEHLKE FDA系列的单个二极管安装在外部。它也可以作为选件I-FWDN集成到开关模块中。

技术说明：BEHLKE推挽式开关具有极大的上升和下降时间。如果您的应用不需要完整的开关速度，我们建议您使用速度限制选项S-TT（上升和下降时间减慢约50％）与输入低通滤波器选项LP结合使用。这些选项有助于小化快速高压脉冲电路典型的高频困难（例如自振荡或自重启动）并简化EMC设计。

型号描述：

behlke      HTS 40-1000-SCR

4KV  10000A

behlke      HTS 60-1000-SCR

6KV 10000A

behlke      HTS 60-100-SCR

6KV 1000A

behlke      HTS 60-200-SCR

6kv 2000A

behlke      HTS 80-200-SCR

8kv 2000A

behlke      HTS 80-500-SCR

8kv 5000A

behlke      HTS 80-1000-SCR

8kv 10000A

behlke      HTS 100-1600-SCR

10kv 16000A

behlke      HTS 120-200-SCR

12kv 2000A

behlke      HTS 120-500-SCR

12KV 5000A

behlke      HTS 120-1600-SCR

12kv 16000A
