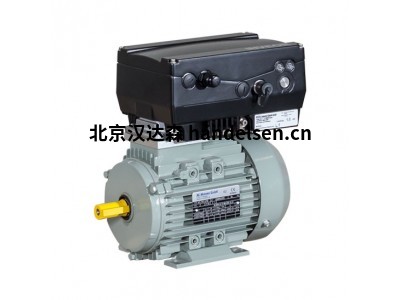

德国AC-MOTOREN三相电机AC05A4000002H

张曼丽 QQ：3541447690   手机：18500768072 电话：010-64714988-195 传真：010-84786709-667 邮件：sales95@handelsen.cn

一般数据

电机类型3~

类型名称FCPA

框架尺寸56

安装B34a

框架材料铝

绝缘等级F/B

DE顶部接线盒位置

接线盒方向电缆压盖至右侧

重量（kg）3.60

旋转方向右/左

振动等级A

平衡方法半键

冷却类型IC411

根据IEC 60034-1执行

噪声级IEC 60034-9

电气数据

功率1 50Hz（kW）0,06

功率1 60Hz（kW）0,07

频率（Hz）50/60

电压50Hz（V）220-240/380-420

电压60Hz（V）220-280/380-480

电压/频率公差（范围电压无效）

范围B

连接Δ/Y

电杆4

效率100 50Hz（%）56

效率100 60Hz（%）56

功率因数0.69

启动电流（Ia/In）4

起动扭矩（Ma/Mn）2

击穿扭矩（Mk/Mn）2,1

电流50Hz（A）0.39/0.22

电流60Hz（A）0,42/0,24

电机特性

颜色RAL7030

油漆表面有光泽

防护等级IP55

电缆密封套尺寸（电缆连接）1xM20x1,5 1个盲塞

电缆密封套类型标准

轴端（mm）9 x 20

轴材料C45

NDE塑料风扇规格

法兰尺寸80

机械数据

扭矩（Nm）0.43/0.42

转速（1/min）1340/1608

轴承DE 6201.ZZ.C3

轴承NDE 6201.ZZ.C3

轴承DE松动轴承的安装

轴承NDE松动轴承的安装

轴承寿命（h）20000

允许径向载荷（X/2）（N）362

允许径向载荷（X0）（N）400

允许径向载荷（Xmax）（N）325

允许轴向载荷B3、B5、B35、B14、B34（N）350

允许轴向载荷V1、V3、V19、V18（N）335

惯性矩（kgm²）000023

影响因素关税S1

环境温度（°C）-20至+40

位置高度（m）1000
