Baumer盲孔型绝对值编码器的连接方式

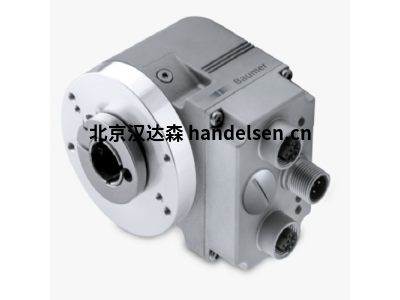

Baumer盲孔型绝对值编码器
| 边庆杰 QQ：2850590584 手机： 18510057390 电话：010-64714988-214 传真：010-64714988-668 邮件：tk9@handelsen.cn |
 |
 |
品牌介绍
堡盟集团总部位于瑞士Frauenfeld（弗劳恩费尔德），是的工厂自动化和过程自动化生产厂家之一。目前堡盟集团在19个国家建立了39家分公司，业务遍及全球70多个国家，涉及领域包括传感器、编码器、视觉技术和过程仪表的研发与生产，并在各领域均处于地位。
绝对值多圈编码器
光感应原理
最高分辨率：单圈18位，多圈16位
盲孔型
LED状态显示
EtherCAT
超强的抗磁场干扰能力
技术数据 – 电气参数
电源电压
10…30 VDC
反极性保护
是
电流消耗（无负载）
≤100 mA (24 VDC)
接口
EtherCAT
功能
多圈
每圈步数
≤262144 / 18位 (可调节)
圈数
≤65536 / 16位 (可调节)
总分辨率
≤ 31 位
绝对精度
±0,01 ° (18位单圈 / 13位多圈)
±0,025 ° (13位单圈 / 16位多圈)
感应原理
光电
抗干扰性
EN 61000-6-2
辐射干扰
EN 61000-6-4
状态指示灯
4个LED，集成在外壳中
认证
UL认证 / E63076
技术数据 – 机械参数
尺寸（法兰）
ø58 mm
轴类型
ø10…15 mm (盲孔型)
防护等级（EN 60529）
IP 54
IP 65
IP 67
运行速度
≤6000 rpm (机械)
≤6000 rpm (电气)
启动加速度
≤1000 U/s²
启动转矩
≤0,04 Nm (+25 °C，IP 54)
转子惯量
20 gcm²
材质
外壳：压铸锌
法兰：铝
工作温度
-40…+85 °C (参见“概述”)
相对湿度
95% (不结露)
耐抗性
EN 60068-2-6
抗振动±0.75 mm - 10-58 Hz 10 g - 58-2000 Hz
EN 60068-2-27
抗冲击100 g，2 ms
近似重量
500 g
连接
3 x M12 法兰接头
