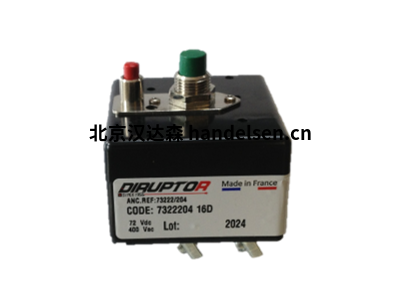

DIRUPTOR三极断路器7300系列

　　该三极断路器符合 EN 60934 标准，仅针对 AN 和 AS 曲线符合 NF F 62-001 标准(铁路机车车辆)。尺寸范围从 0.04 安培扩展到 40 安培。用于交流电 (AC)(高达 400 伏 50/60 赫兹)，无中性线截止。

　　提供热曲线，也可用于磁热曲线和磁曲线。

祁佳强 QQ：2850590582   手机：17744536447 电话：010-64714988-216 传真：010-64714988-668 邮件：2850590582@qq.com

　　不同的安装和固定可能性(更多信息见技术规格)

　　技术特点

　　极数 ： 3 极

　　控制系统 ：带或不带行程按钮“关闭”

　　安装 ：

　　插入式(限制 20A)

　　齐平安装，正面有 2 个螺钉 齐平安装的螺纹环，用于安装在正面

　　卡扣在 DIN 非对称导轨上 推推式螺纹环，用于安装在正面

　　无需固定

　　卡在 DIN 对称导轨

　　上 用于印刷电路的插入式底座

　　连接 ：

　　嵌入式安装型号

　　快速连接(公头) 6，35 x 0，8 在 45° (在 _ 15A)60° 螺钉端子，带夹子，用于最大 1 x 6 mm2 的电缆(在 _ 20A)端子在 60°，HS M4 螺钉，用于电缆最大 1 x 6 mm2(在 _ 20A)快速连接(公) 6，35 x 0，8 在 90° 下柱式端子，横向孔(在 _ 40A)

　　下柱式端子，

　　纵向孔(在_ 40A中)

　　端子，带夹子的螺钉，1 个在 60°。1 个 90°，适用于 6 至 16 mm2 的电缆

　　卡入 DIN 导轨模型

　　扁平端子，带夹具的螺钉(In _ 20A)向上支柱式端子，纵向孔(In _ 40A)

　　无固定模型

　　根据要求设计端子

　　用于印刷电路

　　的插入式底座快速连接(公头) 6，35 x 0，8 在 90°

　　插件

　　销 _ 7，轴间 20 毫米 (série 7000)

　　曲线 + RAED 电流 ： 热 ： 0，04 – 32 A 热磁 ： 0，10 – 32 A 超大型 ：

　　14 A 有效 20 A

　　交流最大值

　　选项 ：

　　辅助触点 NC

　　辅助触点 NO

　　辅助触点切换

　　用于高峰值电流的特殊触点(仅热释放)温度补偿(热 2 至 30A，热磁 3 至 20A)

　　磁性释放

　　的特殊调节 红色按钮“ON”

　　滚花螺母和沉头螺母，用于钻孔 14，5 mm

　　带分流

　　器的电源触点 U.L 1077。公认的

　　Diruptor 230/400 VAC，具有 6 kA/AC 短路容量

　　直流 Diruptor ： 单极额定 110/125 V DC 或 2 极 110/125 V DC 每极

　　加强热带化

　　磁释放仅“全有或全无”

　　单独检查(附测试报告)温度等级变化(在60°C下调整)底座上标有额定电流(螺钉旁边用于调整)

　　按钮上标有“ON”的额定电流，位于顶部或底部

　　单极额定 72 V DC 标称(90V 测试) 230 V AC 或多极 400 V AC

　　单极额定 110 V DC 最大标称(137V 测试) 230 V 交流或多极 400 V 交流

　　7312101 10DDISJ. DIRUPTOR TRI MT 10A/D

　　7312101 1CDISJ. DIRUPTOR TRI MT 1A/D

　　7312101 7.5C84DISJ. DIRUPTOR BI MT 7.5A/DA

　　7312104 6DDISJ. DIRUPTOR TRI MT 6A/D

　　73207072.4T8420DISJ. DIRUPTOR TRI TH 2.4A

　　7321104 6CDISJ. DIRUPTOR TRI MT 6A

　　7322101 10T84DISJ. DIRUPTOR BI TH 10A

　　7322101.20CDISJ. DIRUPTOR TRI MT 0.20A/C

　　7322104 1M82DISJ. DIRUPTOR TRI M 1A

　　7322104 2TDISJ. DIRUPTOR TRI TH 2A

　　7322104.50C84DISJ. DIRUPTOR TRI MT 0.50A/C

　　7322104.5T02DISJ. DIRUPTOR TRI TH 0.5A

　　7322204 10ANDISJ. DIRUPTOR TRI MT 10A

　　7322204 1ANDISJ. DIRUPTOR TRI MT 3A

　　7322204 3ANDISJ. DIRUPTOR TRI MT 3A

　　7322204 40T80DISJ. DIRUPTOR TRI TH 40A

　　7322204 5ANDISJ. DIRUPTOR TRI MT 5A

　　7322204 6ANDISJ. DIRUPTOR TRI MT 6 A

　　7322204 7ANDISJ. DIRUPTOR TRI MT 7A

　　7322204 8ANDISJ. DIRUPTOR TRI MT 8A

　　7322204.40ANDISJ. DIRUPTOR TRI MT 0.4A

　　7322204.50ANDISJ. DIRUPTOR TRI MT 0.5A

　　7322FS1922/6DISJ. DIRUPTOR TRI MT 6A

　　7323402 16DDISJ. DIRUPTOR TRI MT 16A/D

　　7323402 16D84DISJ. DIRUPTOR TRI MT 16A/D

　　7323402 2C84DISJ. DIRUPTOR TRI MT 2A/C

　　7329409.55CDISJ. DIRUPTOR TRI MT 0.55A/C
