德国JAKOB联轴器金属波纹管联轴器KM系列
刘志慧 T21 QQ:2850590599 手机:18837112652 电话:010-64714988-171 传真:010-64714988-667 邮件:sales5@handelsen.cn |
1971年,在Kleinwallstadt兼职创立了JAKOB Maschinenteile公司。两年后,JAKOB生产旋转变压器测量齿轮箱和带键槽连接的简单波纹管联轴器。一年后,KSS联轴器被开发出来并获得了专利。使用KSS联轴器,首次应用了摩擦轴-轮毂-连接的原理。
伺服联轴器:也称为轴联轴器,是用于扭矩无间隙角传递的补偿联轴器
金属波纹管联轴器
金属波纹管联轴器保证零背隙扭矩传递,具有极高的扭转刚度和低转动惯量。不同类型的波纹管、锥形衬套和夹紧轮毂可用于不同的应用。
金属波纹管联轴器的特点:
• 扭矩范围高达 50.000 Nm
• 高扭转刚度
• 温度高达 350°C
• 专利连接方法
• 高速
• 可选:不锈钢

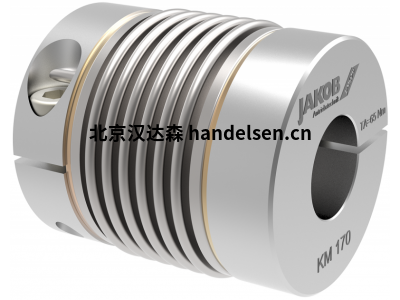

KM
• 易于夹紧轮毂,易于安装在两侧
• 6轴波纹管 - 经济高效的标准系列
• 扭矩范围:20 - 1,300 Nm
• 轴直径: 8 - 85 mm
KP
• 易于夹紧轮毂,两侧易于
• 4 轴波纹管 - 总长度短 - 扭转刚度高
• 扭矩范围:25 - 900 Nm
• 轴直径:10 - 75 mm
KR
• 易于夹紧轮毂,易于安装在两侧
• 直波纹管 - 更长的总长度
• 低恢复力 — 高扭转刚度
• 扭矩范围:25 - 1,500 Nm
• 轴直径: 8 - 85 mm
KPH /KMH /KRH
• 现在也易于安装的夹紧轮毂,两侧采用半壳设计
• 不锈钢设计
- 可变长度
• 扭矩范围:10 - 900 Nm
• 轴径: 6 - 55 mm
KG
• 易于夹紧轮毂,易于安装在两侧
• 钢制轮毂/焊接版本,最高温度可达 300° C
• 2 轴、4 轴或 6 轴波纹管 - 总长度短 - 扭转刚度高
• 扭矩范围:40 - 3,000 Nm
• 轴径:12 - 100 mm
KGH
• 半壳式夹紧轮毂,易于安装在两侧
• 钢制轮毂/焊接版本,最高温度可达 350° C
• 总长度可变 - 2 轴、4 轴或 6 轴波纹管
• 扭矩范围:20 - 1800 Nm
• 轴径:8 - 85 mm
KG-HS
• 高速版本可实现最高运行速度
• 旋转对称的夹紧轮毂可实现最佳平衡质量
KSD
• 两侧带锥形夹紧轮毂
• 6 轴波纹管 - 经济高效的标准系列
• 扭矩范围:10 - 4,000 Nm
• 轴径;6 - 102 毫米
KSS
• 两侧带锥形夹紧轮毂
• 直波纹管 - 总长度更长
• 扭矩范围:25 - 2,500 Nm
• 轴直径: 10 - 102 mm
• 低恢复力 — 高扭转刚度
KXL
• 扭矩范围:4,000 - 70,000 Nm
• 三件式设计 - 易于安装
• 法兰轮毂或锥形夹紧环轮毂
• 轴直径: 3 - 60 mm
• 无间隙、精确的扭矩传递 - 高扭转刚度
• 低质量惯性矩
• 允许的轴偏移量大
KHS
• 两侧带铝制锥形夹紧环轮毂
• 高速版本,速度高达 57,000 min-1
• 低质量惯性矩 - 高平衡质量
• 扭矩范围:25 - 700 Nm
• 轴直径: 6 - 60 mm
KPS
• 膨胀锥,用于集成安装在空心轴上
• 4轴波纹管 - 总长度短
• 扭矩范围:2 - 600 Nm
• 轴直径: D1: 3 - 68 mm / D2: 8 - 48 mm
• 用于滑入式安装的内部轴向挡块
KPP
• 轮毂型号,采用无间隙插入原理
• 可盲安装(可插拔)
• 扭矩范围:10 - 600 Nm
• 轴直径: 6 - 70 mm
• 坚固的全金属设计
• 运行可靠性高 - 高达 200° C
KGE
• 用于标准化法兰连接 DIN - EN - ISO 9409 - 1
• 两件式连接法兰 • 紧凑的尺寸
• 扭矩范围: 40 - 2000 Nm
• 轴直径: 12 - 90 mm
• 输出侧带有易于安装的 EASY 夹紧轮毂
KE
• 两侧带法兰轮毂,用于可变安装
• 2 - 4 - 6 - 波浪形金属波纹管
• 高运行速度/旋转对称设计
