 Elbe自1919年以来的创新工业 4.0 – 采用Elbe传感技术 EST 的智能感应万向轴为机器、工厂和车辆制造开辟了许多新的可能性。Elbe的核心竞争力之一 - 万向轴 - 许多类型现在都可以作为EST的感官变体。Elbe通过集成传感器和匹配的“核心传感”测量链。

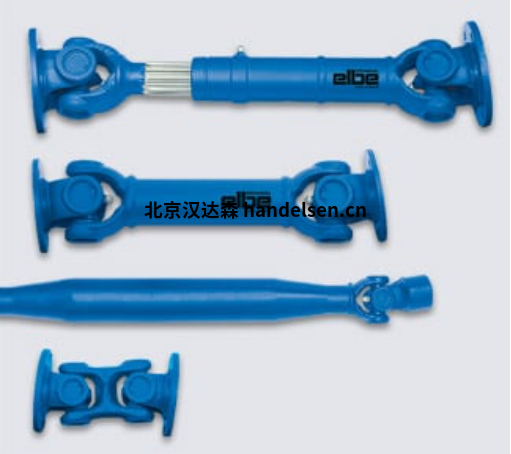

万向轴

用于机器和车辆的驱动技术

可在非公路上使用 |公路 |机械工程 |维修 |服务 |定制



系列： 0.100

Md 极限：250 至 35，000 Nm

衍射角：最大35°

执行：

DIN，十字齿，SAE法兰，轮毂或特殊连接

带长度补偿

无长度补偿

云台关节

接头中间轴

滚子/或滚针轴承



系列： 0.200

最大米数：100 至 1，300 Nm

衍射角：最大45°

执行：

带长度补偿，不带键槽

带键槽的两侧长度补偿

滚针轴承



中心万向轴



用于机器和车辆的驱动技术

可在非公路上使用 |公路 |维修 |服务 |定制



系列： 0.300

最大Md ： 4，000 至 15，000 Nm

衍射角：高达 42°

执行：

DIN，十字齿，SAE法兰和特殊连接

带长度补偿的双/单接头

带长度补偿的双接头

滚子轴承



双万向轴



用于机器和车辆的驱动技术

可在非公路上使用 |公路 |维修 |服务 |定制

系列： 0.400

Md 限制：1，650 至 6，100 Nm

衍射角：高达 55°

执行：

集线器连接

太阳轮叉轴连接

滚子/或滚针轴承



翼形万向轴



用于机器和车辆的驱动技术

可在非公路上使用 |公路 |维修 |服务 |定制

系列： 0.900

最大米数：2，500 至 13，200 Nm

衍射角：最大30°

执行：

翼形，更大的拉出面积

翼形，管式设计

翼式，短版

机翼式，关节

滚子轴承



精密万向节轴



用于机器和车辆的驱动技术

可在非公路上使用 |公路 |机械工程 |维修 |服务 |定制

系列： 0.600

最大米数：6 至 250 Nm

衍射角：高达 45°

速度：高达 5，000 min-1

执行：

普通孔，带槽的孔 DIN 6885，内方形，六角套筒

快换离合器

带长度补偿

无长度补偿

精密轴接头

滚针轴承

材料：钢



交叉万向节轴



用于机器和车辆的驱动技术

可在非公路上使用 |机械工程 |维修 |服务 |定制

系列： 0.700

最大米数：6 至 450 Nm

衍射角：高达 45°

速度：高达 1，000 分钟-1

执行：

普通孔，带槽的孔 DIN 6885，内方形，六角套筒

快换离合器

带长度补偿

无长度补偿

万向节

滚子或滚针轴承

材料：钢、不锈钢



球形万向轴



用于机器和车辆的驱动技术

可用于机械工程 |维修 |服务 |定制

系列： 0.800

最大分子量：20 至 1，250 Nm

衍射角：最大35°

速度：高达 500 分钟-1

执行：

普通孔，带槽的孔 DIN 6885，内方形，六角套筒

快换离合器

带长度补偿

无长度补偿

球形接头

滑动轴承

材料：钢、不锈钢



关节十字架



用于机器和车辆的驱动技术

可在非公路上使用 |公路 |机械工程 |维修 |服务 |定制‘

关节十字架

可润滑的接头交叉

销直径 4 – 48 mm



免维护接头交叉

销直径 4 – 48 mm



重型轴的接头交叉

销直径可达 110 mm

交叉长度可达 310 mm



插入式轴和扭杆弹簧



用于机器和车辆的驱动技术

可在非公路上使用 |公路 |定制

我们提供的插入式轴和扭杆弹簧的尺寸和设计如下：

长度：150 mm 至 1800 mm

直径： Ø 15 mm 至 Ø 80 mm

配置文件：W20 x 1.25 至 W90 x 3.0，符合 DIN、SAE、NF 标准



车轴和变速箱法兰

用于机器和车辆的驱动技术

可在非公路上使用 |公路 |机械工程 |定制
