意大利LAM步进电机驱动器LS10系列

刘志慧 T21 QQ：2850590599   手机：18837112652 电话：010-64714988-171 传真：010-64714988-667 邮件：sales5@handelsen.cn

LAM步进驱动器

快速安装在 DIN 导轨上

集成振荡器

低成本版本

高达 3000rpm，1/128 步/转

32位数学函数

lam步进驱动器

xS10 系列：包含DS10系列、LS10系列、OS10系列、AC系列、USD系列

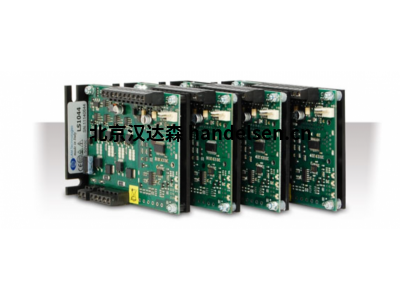

LS10 系列

LS10步进电机驱动器系列具有出色的性价比。

它们采用开放式设计，并且由于集成在产品中的L形支撑，因此可轻松安装在面板上。

尺寸被包含，厚度特别减小，允许在狭小的空间内包装许多驱动器。

信号电缆和电源线的连接是通过编号的螺钉接线端子进行的，能够容纳截面达 2，5mm2 的电缆。

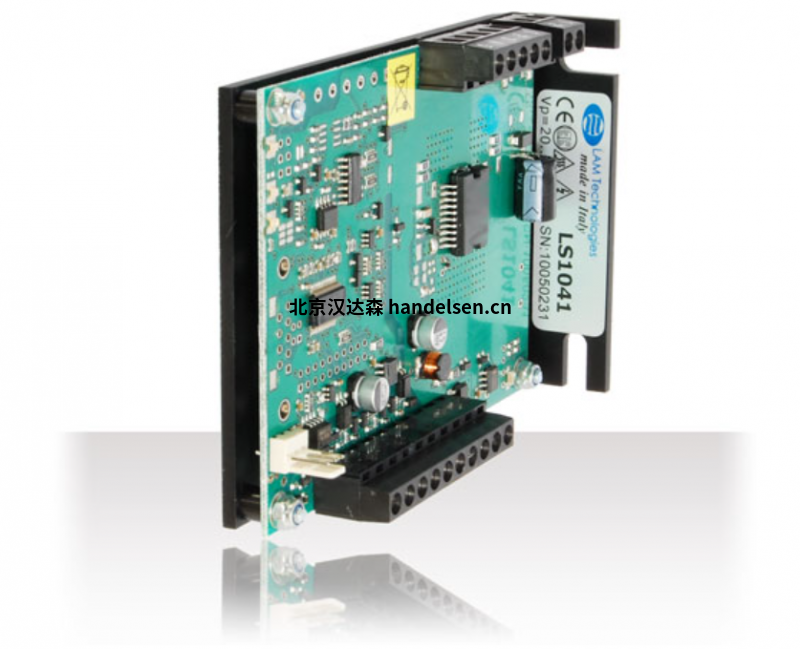

LS1041

技术数据

电源电压     ​    ​    ​    ​    ​    ​    ​    ​    ​ 从 18V 直流到 50V 直流

相电流     ​    ​    ​    ​    ​    ​    ​    ​    ​    从 0.3 A到 1.4 A，增量为 0.1 A

控制模式     ​    ​    ​    ​    ​    ​    ​    ​    ​ 步骤和方向。启动/停止

数字输入     ​    ​    ​    ​    ​    ​    ​    ​    ​ 4 种光隔离：步进、方向、使能、升压工作电压范围为 3V 至                                                                                                       28V，恒定电流兼容 NPN、PNP 或线路驱动

步骤细分                                      微步。可选择从全步到 1/128 步

步进最大频率     ​    ​    ​    ​    ​    ​    ​  300千赫兹

保护、报警和诊断     ​    ​    ​    ​    ​   过压和欠压、热、相电机中断短路 相间、相间接地、相电源每                                                                                                   个异常的统一指示

连接     ​    ​    ​    ​    ​    ​    ​    ​    ​    ​    ​按接线端子。电缆截面可达 AWG14

尺寸     ​    ​    ​    ​    ​    ​    ​    ​    ​    ​    ​78（高） x 110（长） x 25（阔） 毫米

    ​    ​    ​    ​    ​    ​    ​    ​    ​    ​    ​    ​    ​3.07（高） x 4.33（长） x 0.98（阔） 英寸

重量     ​    ​    ​    ​    ​    ​    ​    ​    ​    ​    ​155克/5.2盎司

LS1044

LS1048

LS1073

LS1076

LS1078

LS1084

LS1087

LS1098

交流电源版

LS1041A

技术数据

电源电压     ​    ​    ​    ​    ​    ​    ​    ​   从 16V 交流到 36V 交流

相电流     ​    ​    ​    ​    ​    ​    ​    ​    ​   从 0.3 A到 1.4 A，增量为 0.1 A

控制模式     ​    ​    ​    ​    ​    ​    ​    ​   步骤和方向。启动/停止

数字输入     ​    ​    ​    ​    ​    ​    ​    ​   4 种光隔离：步进、方向、使能、升压工作电压范围为 3V 至 28V，                                                                                            恒定电流兼容 NPN、PNP 或线路驱动

步骤细分 微步。    ​    ​    ​    ​    ​    ​可选择从全步到 1/128 步

步进最大频率     ​    ​    ​    ​    ​    ​   300千赫兹

保护、报警和诊断     ​    ​    ​    ​    ​ 过压和欠压、热、相电机中断短路 相间、相间接地、相电源每个异                                                                                               常的统一指示

连接     ​    ​    ​    ​    ​    ​    ​    ​    ​    ​ 按接线端子。电缆截面可达 AWG14

尺寸     ​    ​    ​    ​    ​    ​    ​    ​    ​    ​ 78（高） x 110（长） x 35（阔） 毫米

    ​    ​    ​    ​    ​    ​    ​    ​    ​    ​    ​     ​3.07（高） x 4.33（长） x 1.38（阔） 英寸

重量     ​    ​    ​    ​    ​    ​    ​    ​    ​    ​180克/6.1盎司

LS1044A

LS1073A
