20多年来，LAM一直在为步进电机生产高度创新和有竞争力的驱动器。

LAM广泛的型号范围允许涵盖各种应用，包括所提供的功能和功率。

LAM提供的产品可通过传统的步进和方向控制信号进行控制，由现场总线控制系统编程和命令。

LAM最新数字技术的使用使我们能够显着减小整体尺寸并引入许多高级功能。

LAM高效功率级限制了损耗和发热。

步进驱动器

快速安装在 DIN 导轨上

集成振荡器

低成本版本

高达 3000rpm，1/128 步/转

32位数学函数

OS10 系列

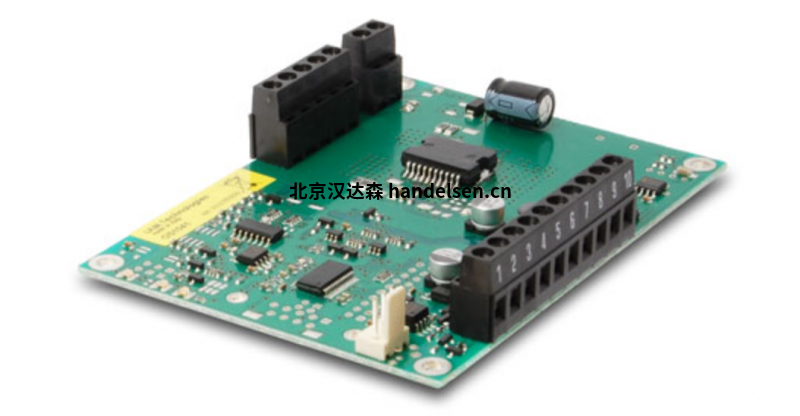

OS10 步进电机驱动器系列采用开放式设计，具有 IP00 防护等级，尽管它们可以管理高功率，但尺寸非常小（它们达到 240Vdc 的工作电压和 10Arms 的相电流，相当于 14Apk 或 14Imax）。

板角的 4 个孔允许安装驱动器。

编号的螺丝端子使信号电缆和电源线的连接变得更加容易，能够容纳截面达 2，5mm2 的电缆。

OS1041

技术数据

电源电压                                从 18V 直流到 50V 直流

相电流                                   从 0.3 A到 1.4 A，增量为 0.1 A

控制模式                                步骤和方向。启动/停止

数字输入                                4 种光隔离：步进、方向、使能、升压工作电压范围为 3V 至 28V，恒定电流兼容                                                 NPN、PNP 或线路驱动

步骤细分                                微步。可选择从全步到 1/128 步

步进最大频率                         300千赫兹

保护、报警和诊断                   过压和欠压、热、相电机中断短路 相间、相间接地、相电源每个异常的统一指示

连接                                       按接线端子。电缆截面可达 AWG14

尺寸                                       18（高） x 105（长） x 78（阔） 毫米

                                              0.71（高） x 4.13（长） x 3.07（阔） 英寸

重量                                       90克/3.2盎司

OS1044

OS1048

OS1073

OS1076

OS1078

OS1084

OS1087

OS1098

交流电源版

OS1041A

技术数据

电源电压                               从 16V 交流到 36V 交流

相电流                                  从 0.3 A到 1.4 A，增量为 0.1 A

控制模式                               步骤和方向。启动/停止

数字输入                               4 种光隔离：步进、方向、使能、升压工作电压范围为 3V 至 28V，恒定电流兼容                                                 NPN、PNP 或线路驱动

步骤细分                               微步。可选择从全步到 1/128 步

步进最大频率                        300千赫兹

保护、报警和诊断                 过压和欠压、热、相电机中断短路 相间、相间接地、相电源每个异常的统一指示

连接                                     通过功能性可拆卸接线端子。电缆截面可达 AWG14

尺寸                                     100（高） x 22.7（长） x 119（宽） 毫米

                                            3.94（高） x 0.89（长） x 4.69（宽） 英寸

重量                                     190克/6.4盎司

OS1044A

OS1073A

USD 系列

USD 模块是专为 PCB 安装而设计的双极步进电机驱动器。

它们代表了节省空间和移除电缆的完美解决方案，可与单轴或多轴应用中的电子控制完美集成。

有 12 种不同的型号，分为三种当前尺寸和四种不同的功能。有些型号可以通过步进和方向信号进行控制，而其他型号则可以通过串行链路进行控制。上述型号有步进分辨率为半步的版本和微步分辨率高达25600步/转的版本。

通过称为LEP11的专有通信协议，可以使用简单的串行线路控制多达32个不同的驱动器。

可用的命令允许配置加速时间，最小和最大频率，并执行绝对或相对定位。还可以实时读取每个连接模块的运行状态。

三条可配置为输入和输出的线路完成了模块串行版本中的可用 I/O。这些线路经过适当配置，也可以触发驱动器的启动。

USD10361

技术数据

电源电压                       从 12V 直流到 42V 直流

相电流                          从 0.15Apk 到 1.2Apk

逻辑电源                      电压 5V 直流

控制模式                      步骤和方向

数字输入                      5 个 TTL/CMOS 兼容：步进、方向、使能、待机、复位3 个 TTL/CMOS 兼容：RS0、                                            RS1、RS2 用于分辨率设置 2 个模拟相电流设置

数字输出                      1 个集电极开路：故障

步骤细分                      可选择从全步到 1/128 步

保护、报警和诊断        过压和欠压、相间短路、相间接地、正相

连接                            通过焊接引脚

尺寸                            44.5（高） x 55（长） x 28.5（阔）毫米

                                   1.75（高） x 2.17（长） x 1.12（阔） 英寸

重量                            120克/4.23盎司

USD20361

USD10362

USD20362

USD10606

USD20606
