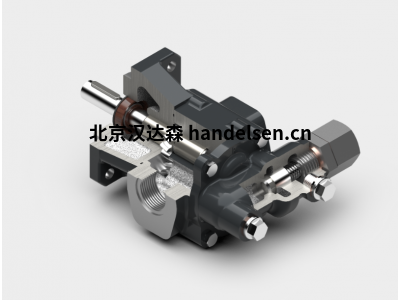

RICKMEIER标准系列R5齿轮泵

RICKMEIER齿轮泵耐用、多变且经济。如果您需要具有这些功能的油泵，RICKMEIER是您的理想之选。RICKMEIER的标准 R5 系列久经考验的外齿齿轮泵是各种应用的最经济的解决方案，无论是在购买还是操作方面。坚固的设计和高质量耐磨部件的使用保证了持久可靠的运行。RICKMEIER使用摩擦优化的轴封可确保较长的使用寿命并支持经济效益。

RICKMEIER除了标准版本外，由于具有广泛的可能性，这些泵还可以选择适应相应的应用。该系列的可变模块化系统可实现各种材料、外壳、密封件和功能变体。

得益于三部分外壳，由于采用单独设计的外壳组件，泵可以轻松轻松地适应客户特定的接口，作为特殊版本。瑞克迈尔的工程师和技术人员为每种应用找到最佳解决方案！

RICKMEIER标准 R5 系列齿轮泵可在高达 25 bar 的工作压力下使用，排量范围为每转 2.5 至 2400 cm³。根据速度的不同，可以实现每分钟近 4000 升的流速。齿轮泵可以在潜在爆炸性环境中供应，符合 ATEX 指令 2014/34/EU。此外，带有EAC或EAC Ex标志的基本系列可以交付给欧亚经济联盟

行业：

一般机械制造 汽车制造 仪器制造

工程机械 矿山技术设备

化工设备制造

柴油发动机 印刷机

电动机制造

汽车技术

燃气涡轮机 减速机 铸造技术

木材加工技术

工业减速机制造

制冷技术 压缩机制造 电厂技术

发动机制造

造纸机 泵制造

造船

纺织机械

压缩机制造

水力涡轮机

风力发电

轧钢工业 机床

水泥设备制造

接口

默认情况下，根据结构尺寸如下设计管道接口：

R25：英制螺纹旋入孔，或者 DIN ISO 6162 标准的米制 SAE 法兰

R35 至 R65 ：DIN ISO 6162 标准的米制 SAE 法兰

R95 Rickmeier ：标准的法兰

R105： DIN EN 1092‑1 标准的法兰

可以根据客户要求提供接口型任意的特殊齿轮箱，例如：轴向管接口、普通套管接口或 SOLAS 法兰

（搭配标准泵部件）。

轴端

标准规格的齿轮泵配备圆柱形轴端和滑键。

很多结构尺寸中，我们提供带有 1:10 锥形座的轴（例如：用于小齿轮的外形封闭式装配）。此

外，还可有不同结构型式的轴端，例如：无滑键的圆柱形轴端，有内螺纹的圆柱形轴端，带DIN5480

花键轴端，或是从动件（Oldham 联轴器）

接口 / 接口尺寸

R25 2.5…10 G 3/4 SAE 3/4 公称通径 20

12.5…20 G 1 SAE 1 公称通径 25

R35 25…40 SAE 1.1/2 公称通径 40

50…80 SAE 2 公称通径 50

R45 80…112 SAE 2 公称通径 50

125…200 SAE 2.1/2 公称通径 65

R65 200…315 SAE 3 公称通径 80

400…630 SAE 4 公称通径 100

R95 710…1120 F132（Rickmeier 标准） 公称通径 132

DIN EN 1092-1 (DN 160) 公称通径 160

1250…1800 F160（Rickmeier 标准） 公称通径 160

DIN EN 1092-1 (DN 160) 公称通径 160

R105 1800…2600 DIN EN 1092-1 (DN 200) 公称通径 200

R5系列泵组

R5系列的所有齿轮泵都可以作为一个单元与电动机、泵架、联轴器和其他附件组合提供。

泵组标配三相异步电动机。根据客户要求或规格，还提供各种设计和效率等级的单相交流电机和直流电机，请联系我们。泵架、泵托架支脚和联轴器也有不同的设计和材料可供选择。

尺寸

R25

R35

R45

R65

R95
