SKF 可分离轴承，适用于需要安全径向和轴向支撑的应用，以及极其精确的轴向导向。

SKF 角接触推力球轴承是可分离的，即垫圈、球和保持架组件可以彼此独立安装。SKF 虽然最初设计用于支撑钻机的转台，但它们也适用于其他应用。

特点和优点

承受轴向和径向载荷

高承载能力

高轴向刚度

低摩擦

高速性能

SKF 双向角接触推力球轴承

SKF 双向角接触推力球轴承设计用于在两个方向上轴向定位主轴。这些轴承可与 NN 30 K 或 N 10 K 系列圆柱滚子轴承组合安装在同一轴承座孔中。这种轴承组合简化了轴承座孔的加工。

双向角接触推力球轴承的公称孔径和外径与相应的圆柱滚子轴承相同。然而，轴承座垫圈的外径公差，结合推荐用于超精密圆柱滚子轴承在轻载荷到正常载荷和旋转内圈载荷下的轴承座孔径和几何公差（标准条件下的座公差）将导致轴承座孔中的径向游隙适当。该游隙足以防止径向载荷作用在推力轴承上，前提是其外圈未轴向夹紧在轴承座中。

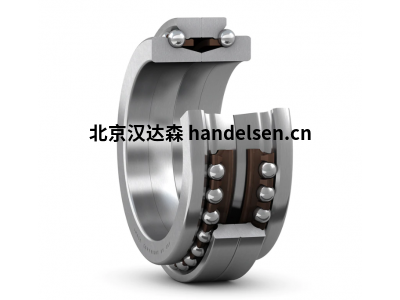

BTW 35 CTN9/SP

双向角接触推力球轴承，超精密，基本设计

双向角接触推力球轴承设计用于在两个方向上轴向定位主轴。这些轴承旨在与圆柱滚子轴承组合安装，由两个背靠背排列的单列角接触推力球轴承组成。大量的滚珠使这些轴承能够承受两个方向的高轴向载荷，并提供高度的系统刚性。

承受两个方向的高轴向载荷

提供最大的承载能力和最大的系统刚性

适用于 35 至 200 mm 的轴径

提供钢球或陶瓷球

分离

尺寸

35 毫米 孔径

62 毫米 外径

34 毫米 高度

基本额定动载荷

16.8 千牛

基本额定静载荷

39 千牛

疲劳载荷极限

1.83 千牛

脂润滑的可达到速度

11 000 转/分

油气润滑的可达到速度

14 000 转/分

质量轴承

0.35 千克

   BTW 35 CTN9/SP

   BTW 40 CTN9/SP

   BTW 45 CTN9/SP

   BTW 50 CTN9/SP

   BTW 55 CTN9/SP

   BTW 60 CTN9/SP

   BTW 65 CTN9/SP

   BTW 70 CTN9/SP

   BTW 75 CTN9/SP

   BTW 80 CTN9/SP

   BTW 85 CTN9/SP

   BTW 90 CTN9/SP

   BTW 95 CTN9/SP

   BTM 100 BTN9/P4CDB

   BTW 100 CTN9/SP

   BTW 110 CTN9/SP

   BTM 120 ATN9/P4CDB

   BTW 120 CTN9/SP

   BTM 130 BTN9/HCP4CDB

   BTW 130 CTN9/SP

   BTW 140 CM/SP

   BTW 150 CM/SP

   BTW 160 CM/SP

   BTW 170 CM/SP

   BTW 180 CM/SP

   BTW 190 CM/SP

   BTW 200 CM/SP

​
