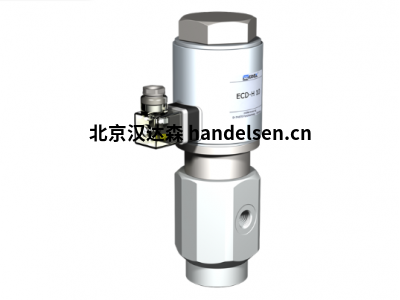

Müller高压侧向阀ECD-H 10型口径为1.5到15mm压力500bar
| 孙粗 QQ：2335451726 手机：18510570918 电话：010-64714988-197 传真：010-84786709-667 邮件：sales96@handelsen.cn |
 |
 |
Müller 高压旁路阀是带有两个或三个接口以及两个切换开关位置的阀门。介质压力范围从真空到500bar。Müller 在这种结构型式中，阀门驱动装置不是同轴固定布置的，而是横侧向（侧面的）固定布置的。
根据类型的不同，Müller 高压阀可以使用磁力驱动装置或气动/液压驱动装置。口径为1.5到15mm，流量系数的带宽（KV值）为几升至3.5m³/ h。
特别是PCD系列的气动阀，由于其较高的切换开关作用力，在高压范围和大流量之间具有特别好的使用效果。由于独特的同轴设计结构，大多数PCD10- 和 PCD15系列的阀门在3 bar的控制气压下，就已经可以运转工作了，每冲程的空气消耗值有时仅是知名竞争对手的1/10。使用同轴阀，昂贵的压缩空气的消耗量会明显下降。因此这些阀门特别节能。由于切换开关作用力非常大，所以外部控制阀可以选配附加的除垢装置。因此，可它们也会非常适合用于高压区域中的研磨料性介质。用户可以根据需要，可以通过先导阀上的精细节流门阀设置切换开关时间。打开和关闭时最多可有三秒钟的切换开关延迟。按此方式操作，就可以避免管道系统中的液压冲击。
Müller 产品系列通常用于最大压力为500 bar的加气站和,试验台，压缩机系统和,液压系统以及洗衣机中清洗设备,最高压力500bar。
选项：
阀门可以选装一系列的配件，例如备用先导阀，限位开关，安装支架或各多种插头连接，如M12 * 1 DESINA / VDMA 或者用于降低电流的特殊的PWM插头。
常见规格：
Müller ECD-H 10
Müller ECD-H 10 DR
Müller KBS 15
Müller PCD 10
Müller PCD-H 10
Müller PCD-H 15
Müller PCD 10 DR
Müller PCD-H 10 DR
Müller PCD-H 15 DR
ECD-H 10参数：
端口 螺纹 G 3/8
功能 NC / NO
压力范围 0-200 bar
KV值 1,5 m³/h
介质 气态 液态
流向 A B 如标注所示
开关周期 100 1/min
开关时间 打开 250 ms
关闭 110 ms
介质温度 DC -20 °C — +100 °C
AC -20 °C — +100 °C °C 直接安装的先导阀
环境温度 DC -20 °C — +60 °C
AC -20 °C — +60 °C °C 直接安装的先导阀
重量 6,0 kg
标称电压 Un 24 V DC +5% / -10%
Un 230 V 40-60 Hz AC +5% / -10%
防护等级 IP65 (P54) DIN 40 050
负载率 ED 100%
连接 按DIN EN175301-803标准的插头, 形式A 4个位置X90°, 电线直径 6-8 mm
