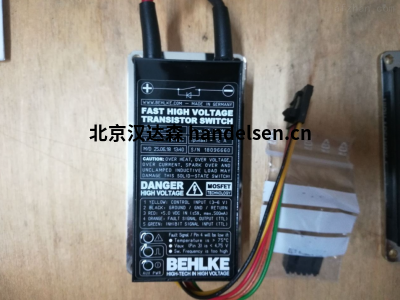

德国贝克 behlke快速高压开关FDA 100-75系列欧洲原厂原装进口
德国贝克 behlke快速高压开关FDA 100-75系列欧洲原厂原装进口
一、Behlke品牌简介
德国贝克Behlke公司地处法兰克福西北约20公里的卫星镇克龙贝格，专业生产大电压和大电流的
MOSFET、IGBT、快速可恢复高电压二极管、抗感应散装陶瓷电阻、陶瓷电容器等模块。德国贝克
公司具有强大的技术实力、超稳定的产品、标准模块化的设计等优点在高压高电流半导体器件行业
处于全球领先地位。特别是在某些超高压超电流领域更是引领行业标准。
二、Behlke主要产品
德国Behlke 快速高压开关
德国Behlke 晶闸管
德国Behlke 高压脉冲发生器
德国Behlke 高压二极管
三、Behlke贝尔克开关的特点
电压从 500 V 到 200 kV
峰 电流从 15 到 16，000 安培 （pk）
二/分吨 从 5 到 32 kA/μs（取决于类型）
上升时间低至 0.8 ns（类型 取决于）
传播延迟时间短，抖动低
连续工作频率高达 3 MHz
爆裂 频率。高达 10 MHz（取决于类型）
高达 200 kVDC 的安全电气隔离
通过简单的TTL信号（3-6V）轻松控制
有源输入滤波器可实现出色的EMC性能
不 短脉冲下的危险不稳定性
内部时钟同步以实现低 EMI
带快速热触发的安全电路
故障信号输出和抑制输入 （TTL）
保证温度范围 -40 至 70 C
各种被动和主动冷却选项
用于固定和可变导通时间的开关
半桥和全桥开关（推挽式）
经济高效的放电开关
所有开关均可用于直流和交流
三、Behlke贝尔克开关的应用特点
坚固且价格低廉的高压开关，用于 放电应用和产生阻尼正弦 与快速高压 FDA 续流二极管相关的振荡
● 高 峰值电流能力 ● 极 高 Di/dT，而不会影响可靠性和预期寿命 到大量具有单独栅极驱动的单个 SCR
● 非常耐过载 ● 通过简单的TTL触发脉冲（2-5 V）轻松点火 ● 非常紧凑，重量轻 ● 多种冷却选项
四、Behlke贝尔克开关的应用说明
与传统盘式晶闸管开关不同，dv/dt 和 di/dt 非常有限 功能，快速BEHLKE晶闸管开关模块由 大量
小型晶闸管芯片（类型取决于多达1000个 单晶闸管），并联和串联，使 极端 DV/DT 和 DI/DT 被有效地
拆分为非临界值 单晶闸管。每个晶闸管都由自己的晶闸管发射 高度同步和隔离的栅极驱动器。这使得门
非常短 可接线，避免传统中已知的危险热点 晶闸管开关设计。贝尔克晶闸管开关可安全操作 在物理上可
能的最高 DI/DT 和 DV/DT 速率和 尽可能高的峰值电流，没有任何可测量的寿命下降 期望。BEHLKE晶
闸管开关是真正的栅极控制，而不是 从负载电路中获取点火能量。这允许安全 从几乎 0 V（提供足够的
咬接电流）切换到 最大电压不受任何限制。
这些开关是 隔离至少 150% 的最大工作电压，以便 无需付出很大的努力即可实现高边开关应用。在 为了
节省成本和建筑体积，特别是在低边开关中 应用（例如撬棍电路），所有BEHLKE晶闸管开关都可以也可
提供可选的非对称隔离，例如 200 正极为 kV，负极为 30 kV。特殊隔离 可通过定制隔离电压满足电压
要求 每个晶闸管开关型号的额定值，无论其工作情况如何 电压。“常规”隔离电压选项范围为 40 kV
至 200 kV（可选.ISO-40、ISO-80、ISO-120、ISO-200）。一 “医疗 根据欧洲安全标准获得的认证可
在 请求。1 至 150 kV （AC/DC） 之间的任何定制电压以及任何 可在 1 至 100 kA 之间定制峰值电流，
交货时间 大约4-8周。我们不对定制交换机收取额外费用，如果 它们可以在现有平台上实现。请咨询贝尔克。
为了并联多个晶闸管开关，它们是 配备同步 I/O。此功能可确保同步 触发并禁止其他开关模块的触发输
入，如果 一个开关因故障条件（例如过热）而关闭。由于强大的电磁 场，这可能是由 开关，一个独立的
控制单元（选件 SEP-C） 建议用于 感应回路面积较大的所有情况。
尤其适用于非常大的开关模块，如果 di/dt > 5 kA/μs。 为 我们推荐使用中小型开关模块的应用
印刷电路板（最终采用多层技术）到 最小化杂散电感并保持感应区域 循环小。
印刷电路板设计 保证 也是整个电子系统的可重现EMC行为。 在任何情况下，请确保负载圈与 控制圈避
免磁反馈效应，否则 内部安全电子设备将检测故障情况和开关 每次射击后将被锁定 2 秒。大多数开关通
过以下方式指示这一点 红色指示灯。
所有贝尔克晶闸管开关均为 可选配接地冷却法兰（选件 GCF），带 镀镍铜散热片（选件CF），带石墨
散热片 （选件 CF-GRA，带陶瓷散热片（选件 CF-CER），带水 冷却（选件 ILC），用于非导电冷却剂
的直接液体冷却 （选件 DLC）或带陶瓷冷却表面（选件 CSS）。
为了避免电晕放电从高处的散热片 电压电位 我们建议直接液体冷却（选件DLC）或陶瓷散热片 （选件
CF-CER）或水冷（选件 ILC）用于冷却 电压高于 40 kV。
四、Behlke产品型号
behlke FDA 100-150
behlke FDA 100-300
behlke FDA 100-75
behlke FDA 1500-300
behlke FDA 160-150
behlke FDA 160-300
behlke FDA 800-75
behlke FSWP 51-02
behlke FSWP 71-02
behlke FSWP 91-01
behlke GHTS 100
behlke GHTS 100 A
behlke GHTS 30
behlke GHTS 30 A
behlke HTS 05-160-F
behlke HTS 051-120-B
behlke HTS 051-260-B
behlke HTS 051-64
behlke HTS 10-70-F
behlke HTS 100-12-B
behlke HTS 91-02-HB-LC-C
behlke HTS 91-05-C
behlke HTS 91-06
behlke HTS 91-06-LC
behlke HTS 91-12
behlke HTS 91-12-LC
behlke HTS 91-320-FI
behlke HTS 91-480-SI
behlke HTS 91-80等系列
